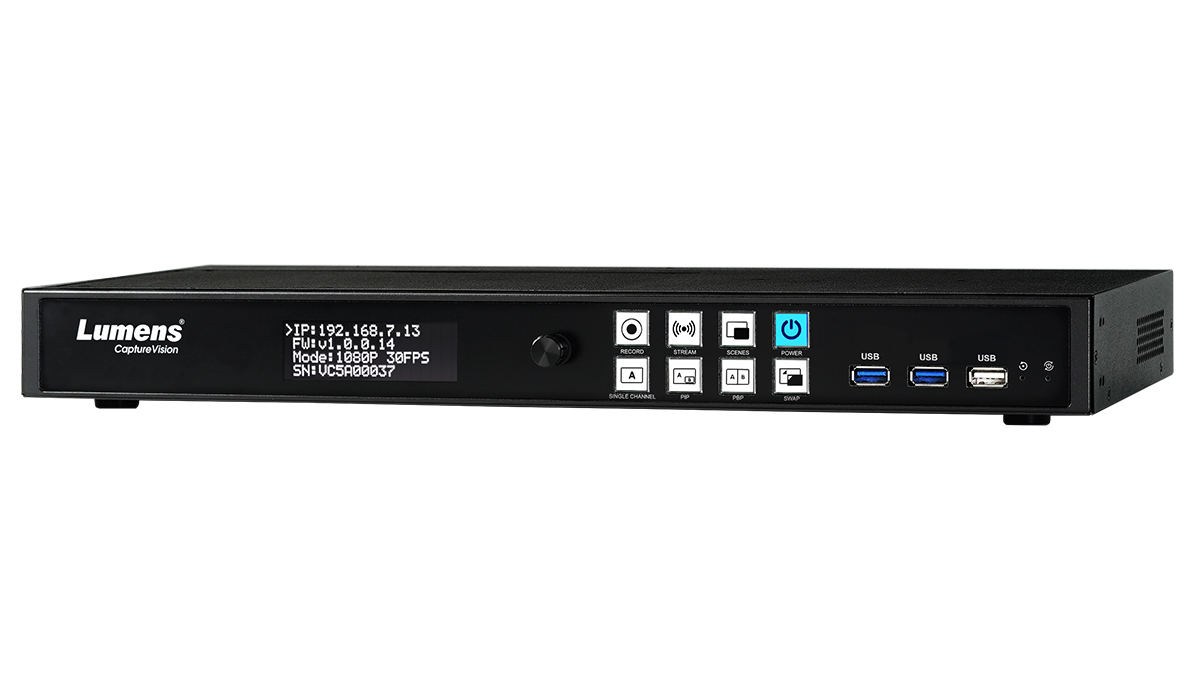

LC100A 2ch HD タッチ画面手書き対応メディアプロセッサー
概要・仕様
Lumens LC100Aは、文教・企業の研修や講義室向けに設計され、効率的な収録・配信と共同作業をサポートする2チャンネル・メディアプロセッサです。
高度なリアルタイム書き込み機能を備え、タッチ画面やマウスから、最大4人が同時に操作できます。PIP（画面内小画面）やPBP（画面並列表示）の柔軟なレイアウト、入力ソースの切替、ロゴの挿入に対応します。
スナップショットの撮影、高画質録画、ローカルネットワークやオンラインサービスへのライブ配信を行える、多用途のコンテンツハブとしても活用できます。

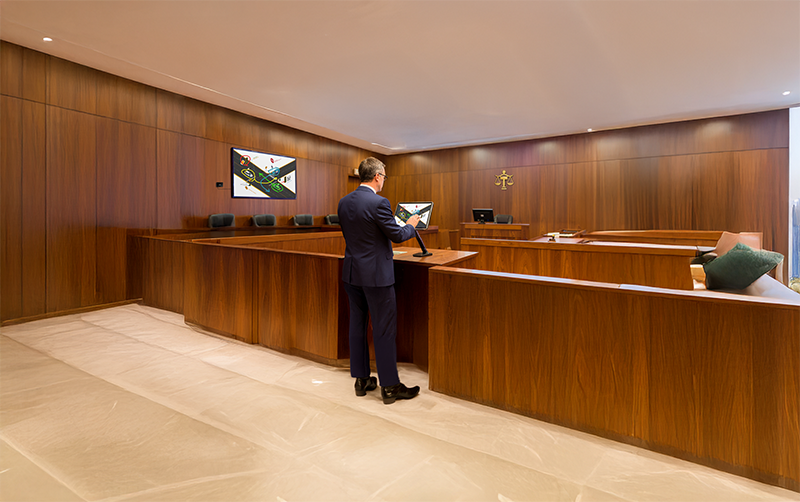

ライブ配信と安全な記録保存を必要とする法廷や教室に適したソリューションです。
主な特徴
- 2チャンネル処理：2系統の映像入力をスムーズに管理・切替
- 対話型ツール：リアルタイム書き込み、スナップショット、動画録画に対応
- 多彩な書き込み：フリーハンド、図形（線・四角・円）、矢印、スポットライト、イーゼルツールなどで、分かりやすく表示
- 複数人で共同操作：タッチ画面やマウスから最大4人が同時入力
- 複合ワークフロー：ライブ配信、ローカル録画、自動データ転送を同時実行
- 豊富な接続：HDMI、SDI、RTSP、USB入力に対応
- プロ音声：ファンタム電源対応XLR入力で、業務用音声に対応
- 2TB内蔵ストレージ：HDDを内蔵し、本体で映像を保存
- リモート操作：オプションの外部パネルで操作を効率化
仕様

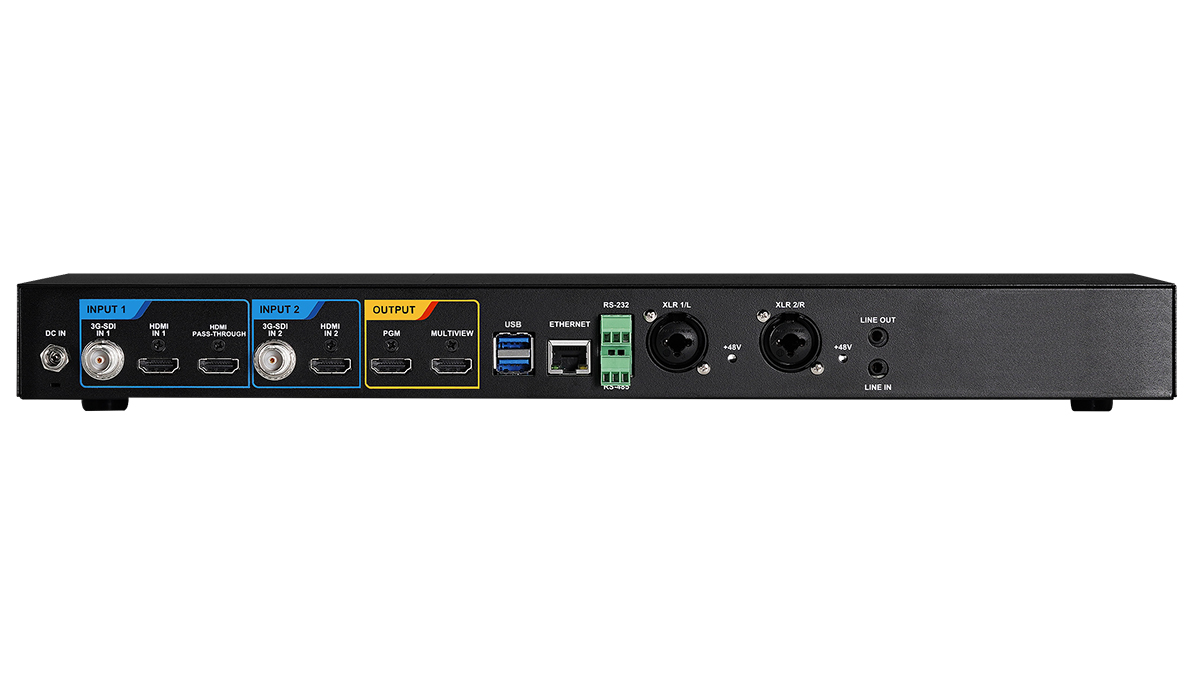

【映像入力】
| 数量／信号 | 2* HDMI（HDCP準拠）, 2* 3G-SDI |
|---|---|
| 接続端子 | HDMI Type-Aメス／3G-SDI |
| 対応解像度 | HDMI入力1：720p~2160p 60fps, 1920×1200 (RB)
その他：720p~1080p 60fps |
| IPソース／USBカメラ | Lumens IP PTZ／ボックスカメラ
RTSPソース（H.264 1080p 60/30fps） USBカメラ（MJPEG 1080p 30fps） |
【映像処理】
| 映像圧縮 | H.264 / AVC 4:2:0 8bitカラー
エンコード：High, Main, Baseline |
|---|---|
| ビットレート | 200 kbps to 10 Mbps |
【映像出力】
| 数量／信号 | Ethernet映像出力（H.264 / AVC）×3
HDMI映像出力×2 HDMIパススルー×1（最大4K） |
|---|---|
| 出力解像度 | 1080p |
| フレームレート | 30 / 60 fps |
【録画・ストレージ】
| 内蔵ストレージ | 2TB HDD |
|---|---|
| 外部ストレージ | USB 3.0ポート×4 |
| ファイル形式 | MP4（H.264＋AAC）、JPEG |
| 解像度 | 360p / 720p / 1080p |
| フレームレート | 最大1080p 60/30 fps |
【音声入力】
| 数量／信号 | ライン入力×1（ステレオ・アンバランス、3.5mmフォーンジャック）
コンボ×2（XLR / TRS、バランス音声、Line / Mic入力、+48Vファンタム電源対応） IP音声ソース（RTSP, AAC-Raw, 16K / 44.1K / 48K） USB音声（UAC）対応 |
|---|
【音声処理】
| 圧縮方式 | AAC-LC |
|---|
【音声出力】
| 数量／信号 | ステレオ・アンバランス3.5mm出力×1
HDMIから分離したデジタルステレオ音声×2 |
|---|
【通信】
| USB | 1* USB 2.0 Type A
4* USB 3.0 Type A USBストレージ／カメラ／マイク対応 USBマウス、キーボード、HIDタッチ画面 |
|---|---|
| シリアル制御 | RS-232 / RS-485ポート |
【Ethernet】
| Ethernetポート | RJ-45メス×1
10/100/1000 Base-T High / Full Duplex |
|---|---|
| 配信プロトコル | Pull: RTSP
Push: RTMP / RTMPS / MPEG-TS / SRT TCP / UDP / HTTP DHCPクライアント |
【機能】
| 対応IPソース | Lumens IPカメラ／RTSP |
|---|---|
| シーン切替 | 対応（レイアウト、背景、重ね表示をプリセット） |
| レイアウト切替 | 対応（単画面、PIP、PBP） |
| 背景切替 | 対応 |
| オーバーレイ | 対応（PNG画像／システム時刻） |
| ファイルバックアップ | FTP / SFTP / NAS(CIFS/SMB, NFS) / WebDAV / USBメモリーへコピー |
| コンテンツ管理システム | Panopto / OpenCast / Kaltura |
| 書き込み | 対応（ライブ画面への書き込み、画面キャプチャー、録画が可能） |
| 書き込みツール | フリーハンド、矢印、線、四角、円、英語テキスト、ハイライト、スポットライト、消去、静止など |
【一般仕様】
| 電源 | DC In , 12V / 3A |
|---|---|
| 消費電力 | 30W |
| 外形寸法 | 432（W）×49.4（H）×218（D）mm（標準1Uラック） |
| 重量 | 2.4kg |
