LC100 2ch HD 録画・配信用メディアプロセッサー
概要・仕様

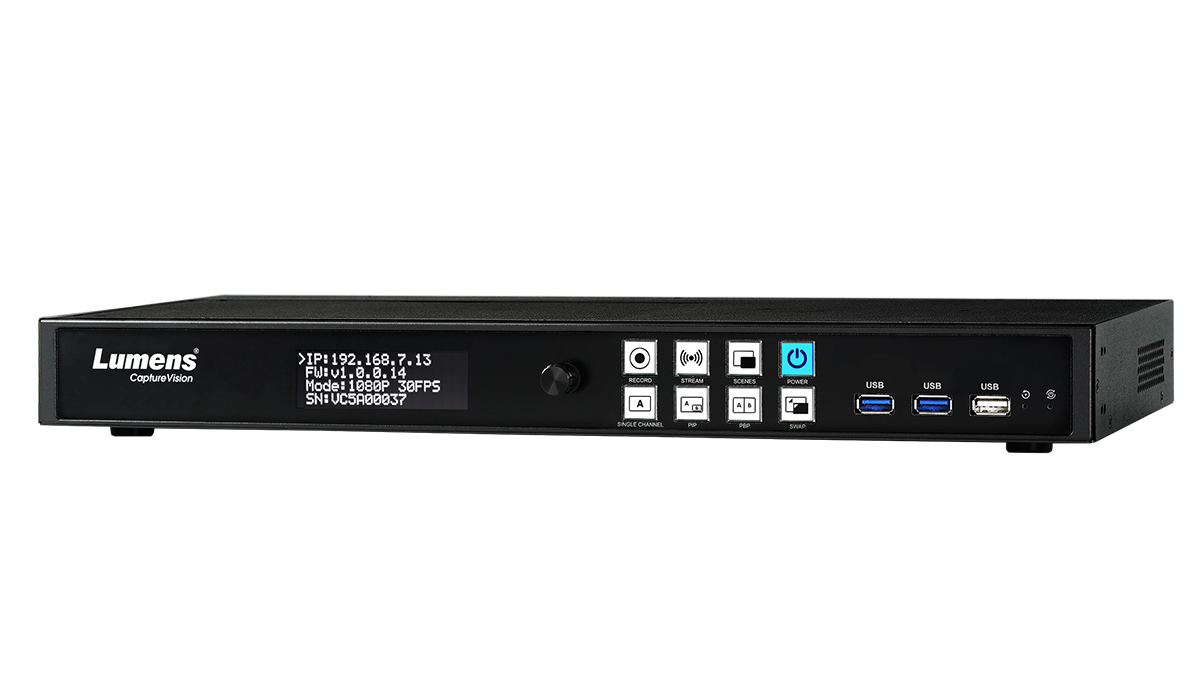

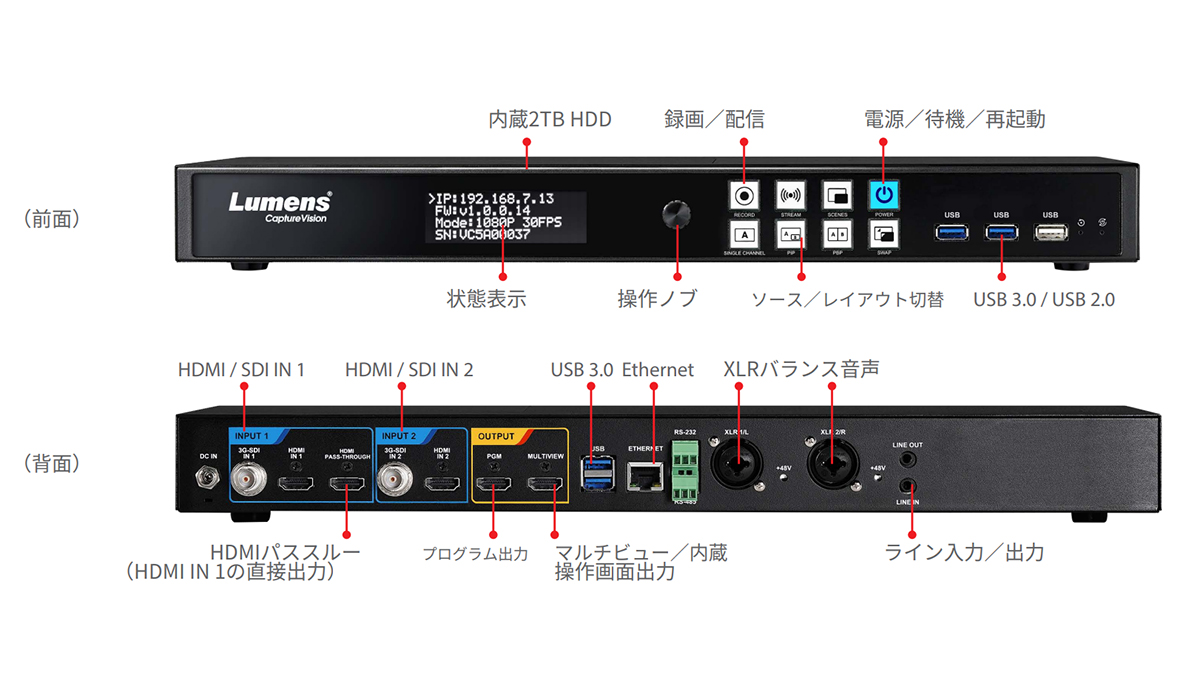

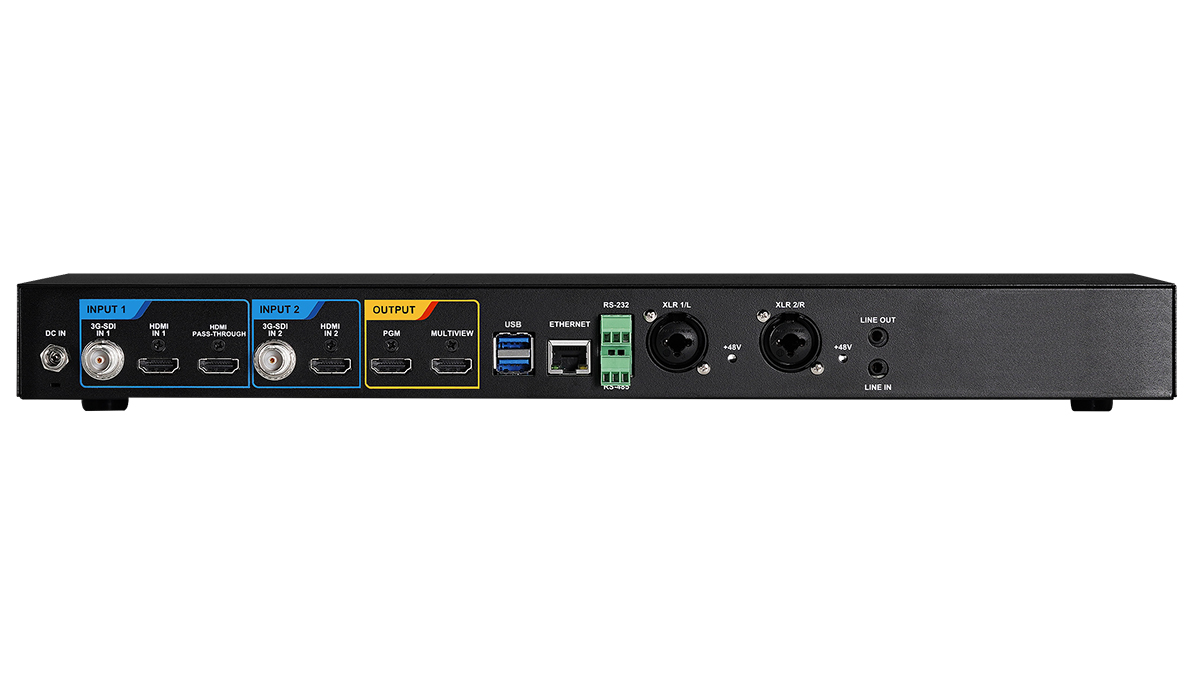

Lumens LC100は、2系統の映像と音声を直感的に切り替え・ミキシングし、録画およびライブ配信を1台で実現する2チャンネル・メディアプロセッサです。
映像・音声入力はHDMI、SDI、USB、Ethernetと、プロ用途のXLR音声入力に対応します。プリセットシーンと直感的なGUIでライブ制作を簡単に行え、Deployment Toolソフトウェアでシステムを一元管理できます。
教育機関の講義収録、礼拝の配信、企業研修の共有、ライブイベントの配信など、幅広い用途に対応します。
主な特徴
- 2チャンネルの映像・音声ソースを処理
- 録画と配信を同時実行
- HDMI、SDI、RTSP、USB入力に対応
- ファンタム電源対応XLR入力
- 2TB HDDを内蔵
- リモート操作パネル（オプション）

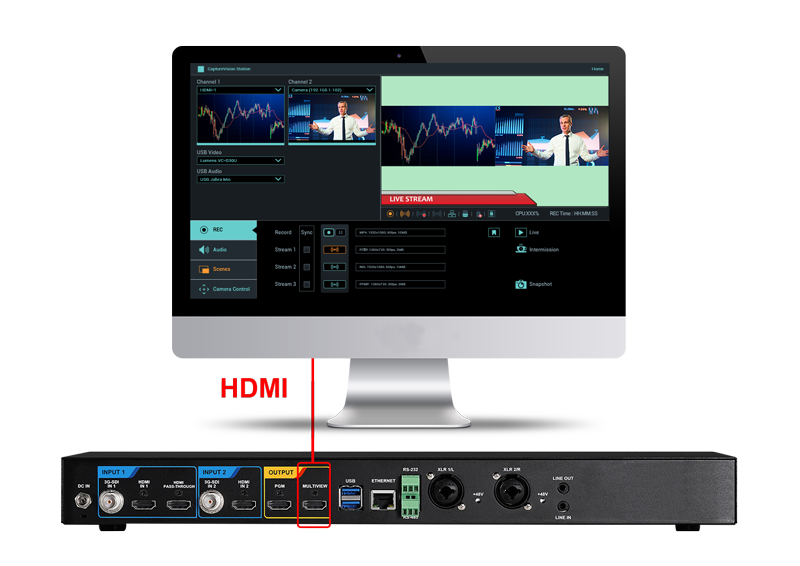

内蔵GUIによる操作
HDMIモニターをLC100に接続し、直感的なGUIでライブ操作ができます。セッションはライブ制作にも、事前のスケジュール設定にも対応します。

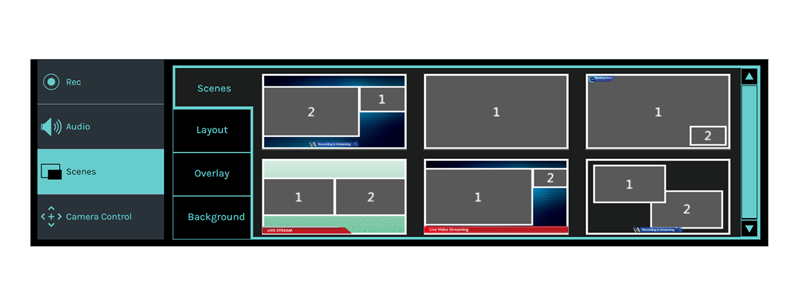

プリセットシーンのライブ切替
画面分割、ピクチャーインピクチャー、タイトル／ロゴの重ね表示、背景画像などを 組み合わせてレイアウトを作成できます。マウスのクリックだけでレイアウトを呼び出して切り替えられます。

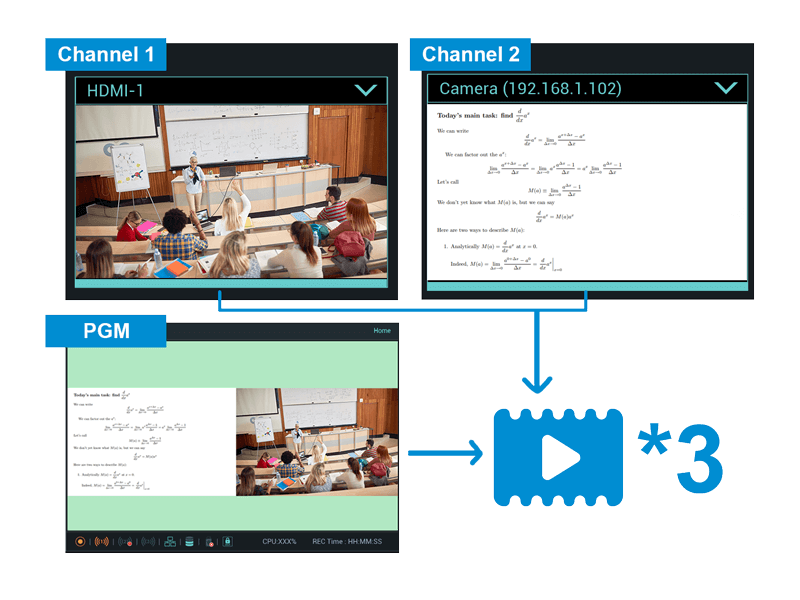

プログラム映像・ISO録画
ミックス済み映像と、個別音声付きの2系統の入力映像を録画します。素材の保存や編集などのポストプロダクションを効率化します。

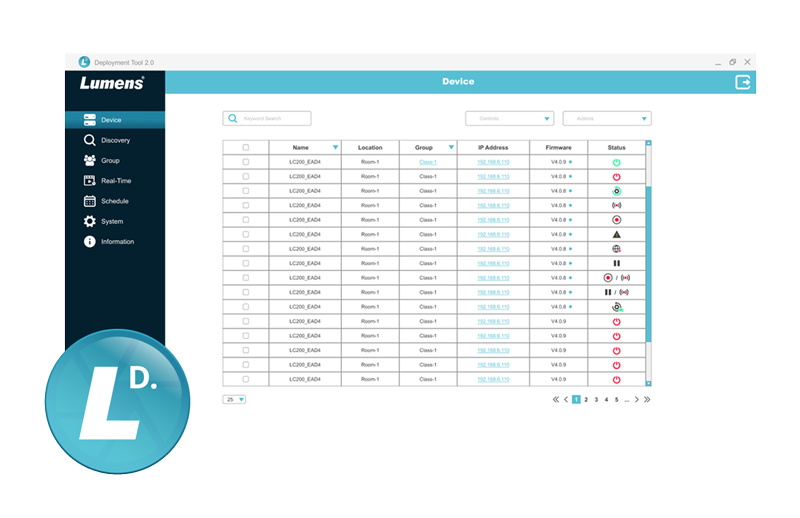

Deployment Toolによる遠隔一元管理
Lumensの管理ソフトウェアで、ネットワーク上の複数のLC100を制御・管理できます。管理者は機器の状態を遠隔監視でき、作業時間とコストを削減できます。

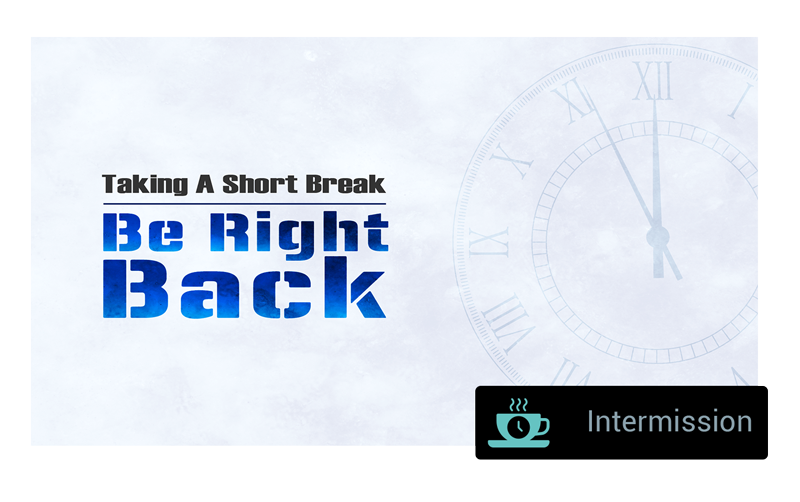

休憩シーンとチャプターマーカー
配信中にコーヒーのアイコンを押すと、休憩画面を表示できます。同時にチャプターマークを設定し、再生時に該当シーンへすぐに移動できます。
仕様
【映像入力】
| 数量／信号 | 2* HDMI, 2* 3G-SDI |
|---|---|
| 接続端子 | HDMI Type-Aメス／3G-SDI |
| 対応解像度 | HDMI入力1：720p~2160p 60fps
その他：720p~1080p 60fps |
| IPソース／USBカメラ | Lumens IP PTZ／ボックスカメラ
RTSPソース（H.264 1080p 60/30fps） USBカメラ（MJPEG 1080p 30fps） |
【映像処理】
| 映像圧縮 | H.264 / AVC 4:2:0 8bitカラー
エンコード：High, Main, Baseline |
|---|---|
| ビットレート | 200 kbps to 10 Mbps |
【映像出力】
| 数量／信号 | Ethernet映像出力（H.264 / AVC）×3
HDMI映像出力×2 HDMIパススルー×1（最大4K） |
|---|---|
| 出力解像度 | 1080p |
| フレームレート | 30 / 60 fps |
【録画・ストレージ】
| 内蔵ストレージ | 2TB HDD |
|---|---|
| 外部ストレージ | USB 3.0ポート×4 |
| ファイル形式 | MP4（H.264＋AAC）、JPEG |
| 解像度 | 360p / 720p / 1080p |
| フレームレート | 最大1080p 60/30 fps |
【音声入力】
| 数量／信号 | ライン入力×1（ステレオ・アンバランス、3.5mmフォーンジャック）
コンボ×2（XLR / TRS、バランス音声、Line / Mic入力、+48Vファンタム電源対応） IP音声ソース（RTSP、16K / 44.1K / 48K） USB音声（UAC）対応 |
|---|
【音声処理】
| 圧縮方式 | AAC-LC |
|---|
【音声出力】
| 数量／信号 | ステレオ・アンバランス3.5mm出力×1
HDMIから分離したデジタルステレオ音声×2 |
|---|
【通信】
| USB | 1* USB 2.0 Type A
4* USB 3.0 Type A USBストレージ／カメラ／マイク対応 USBマウス、キーボード、HIDタッチ画面 |
|---|---|
| シリアル制御 | RS-232 / RS-485ポート |
【Ethernet】
| Ethernetポート | RJ-45メス×1
10/100/1000 Base-T High / Full Duplex |
|---|---|
| 配信プロトコル | Pull: RTSP
Push: RTMP / RTMPS / MPEG-TS / SRT TCP / UDP / HTTP DHCPクライアント |
【機能】
| 対応IPソース | Lumens IPカメラ／RTSP |
|---|---|
| シーン切替 | 対応（レイアウト、背景、重ね表示をプリセット） |
| レイアウト切替 | 対応（単画面、PIP、PBP） |
| 背景切替 | 対応 |
| オーバーレイ | 対応（PNG画像／システム時刻） |
| ファイルバックアップ | FTP / SFTP / NAS(CIFS/SMB, NFS) / WebDAV / USBメモリーへコピー |
| コンテンツ管理システム | Panopto / OpenCast / Kaltura |
【一般仕様】
| 電源 | DC In , 12V / 3A |
|---|---|
| 消費電力 | 30W |
| 外形寸法 | 432（W）×49.4（H）×218（D）mm（標準1Uラック） |
| 重量 | 2.4kg |
