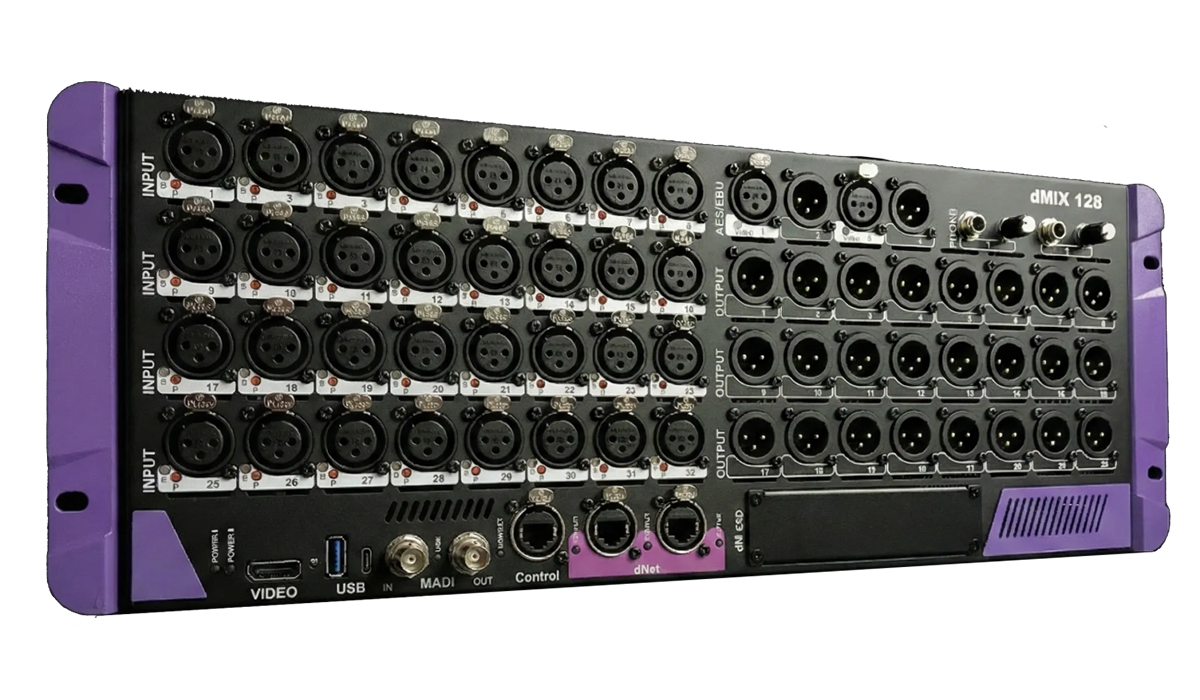

dMix 128 デジタルオーディオマトリックス
概要・仕様
dMix 128は、信頼性、柔軟性、そして極めて高い音質が不可欠なプロフェッショナル・オーディオ設備のために設計された、高性能デジタルオーディオマトリックスです。
128チャンネルの強力な信号ルーティング、DSP処理、そしてシームレスな制御統合機能を備え、スタジオ、ライブ会場、放送施設から企業環境まで、あらゆる現場で妥協のないオーディオパフォーマンスを提供します。
精密なエンジニアリングと最高級のコンポーネントにより、原音に忠実な再生と超低遅延動作を実現。直感的なソフトウェアインターフェースは、複雑なルーティング設定や高度なシグナルプロセッシング、複数ゾーンの完全な制御を容易にします。
スタンドアロンから大規模なネットワークシステムまで、優れた拡張性を備えたdMix 128は、パワーと精度の両方を求める音響エンジニアにとって、理想的な選択肢となります。
主な特徴

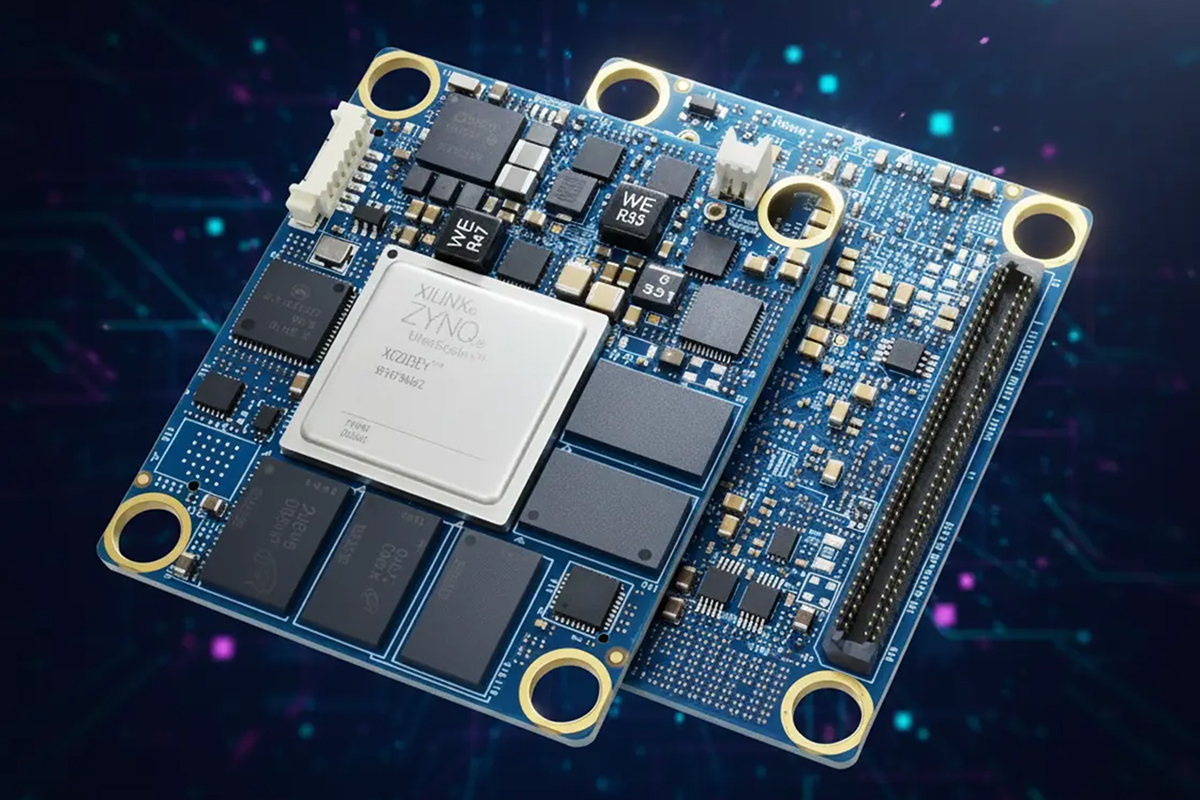

先進の128ch DSPエンジン
強力な128×128デジタルマトリックスと超低遅延処理を搭載。各チャンネルの独立したルーティングとミキシングにより、あらゆる用途で妥協のない音質と操作性を提供します。

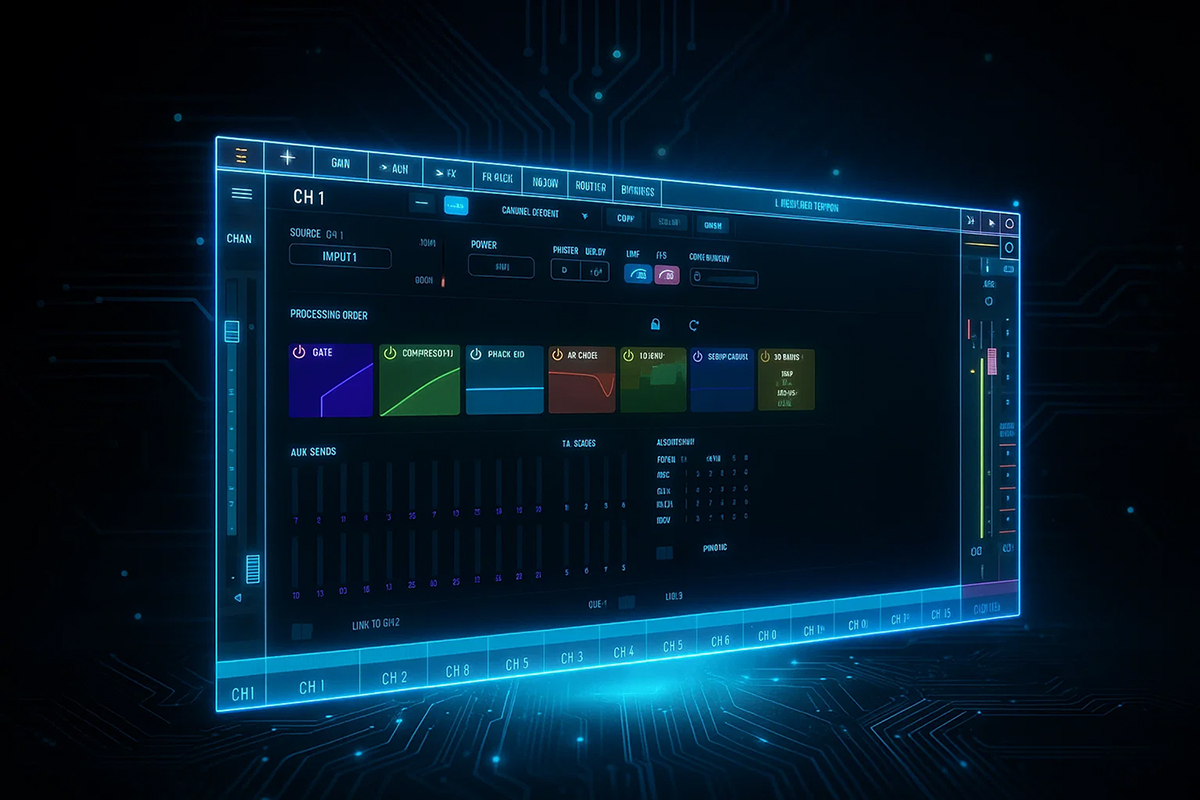

柔軟なネットワーク統合
Dante（オプション）、AES67、MADIに対応し、最新のネットワークオーディオにシームレスに統合。複数台のリンクも可能で、大規模施設でも精度の高い同期を維持します。

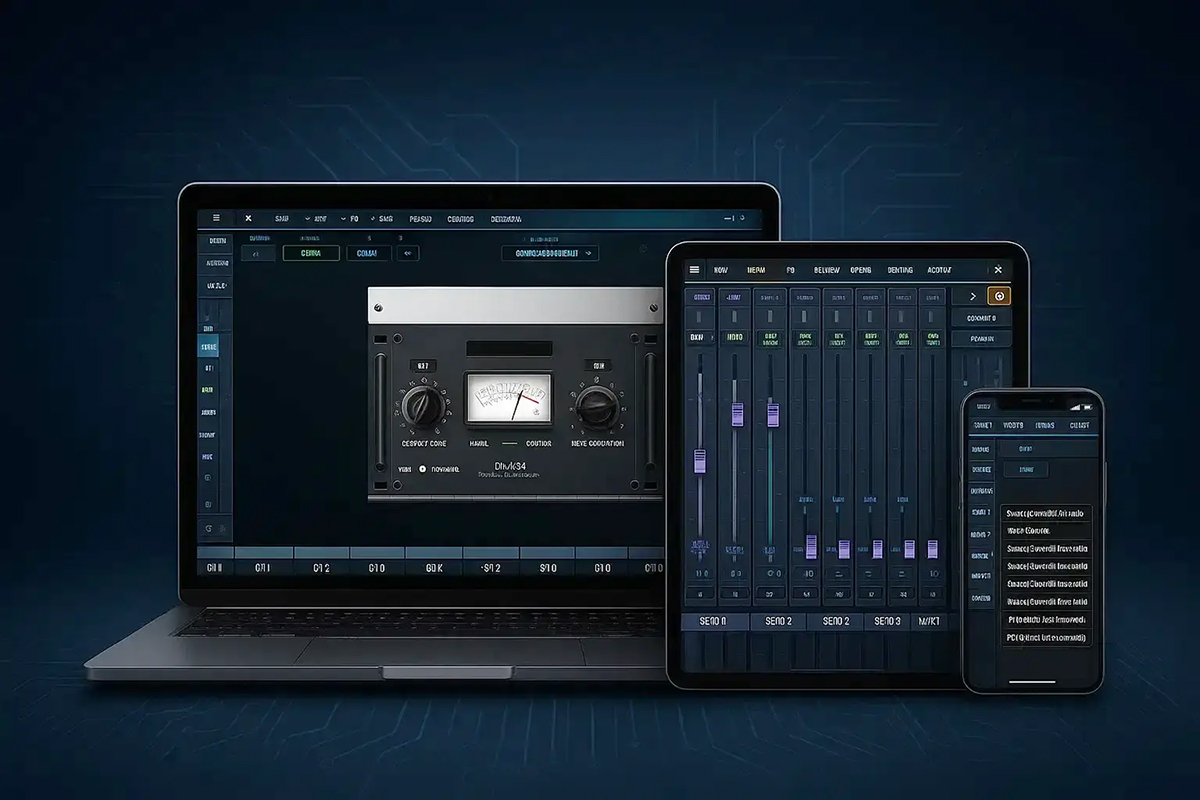

直感的なGUIとリモート制御
Webベースの制御ソフトにより、ブラウザからリアルタイムで設定・監視が可能。専用アプリや追加ハードウェアは不要で、ネットワーク上のPCからEQやルーティングを自在に操作できます。

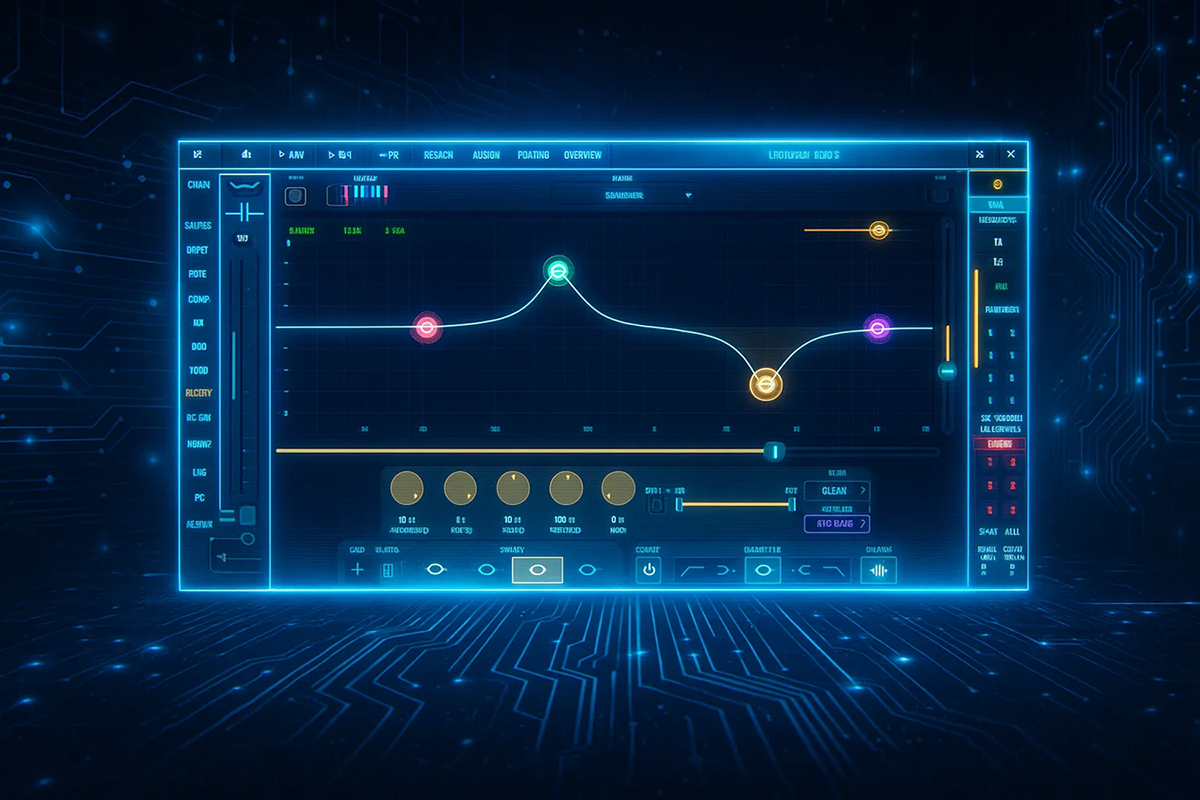

外部制御と自動化への対応
カスタムプロトコルにより、CrestronやQ-SYSなどの外部システムと連携可能。放送局や企業AV、複雑なマルチゾーン音響システムの構築に最適です。

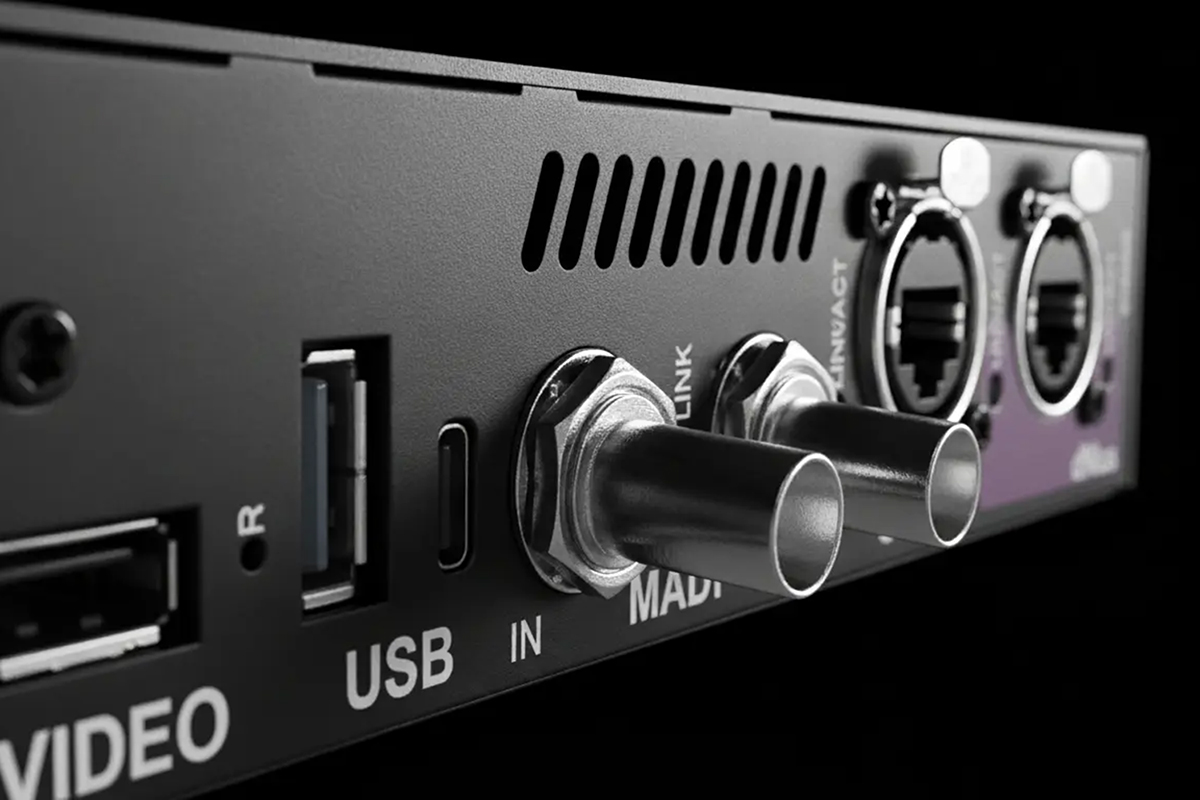

高い信頼性と優れた拡張性
産業グレードのコンポーネントと冗長電源を採用し、24時間365日の安定稼働を実現。モジュール構造により、プロジェクトの規模に合わせた柔軟な構成と拡張が可能です。
主な仕様
アナログ入力
- 入力インピーダンス：2.86 kΩ
- ゲインレンジ：-4 dB 〜 50 dB
- 最大入力レベル：28 dBu（ゲイン -4 dB時）
- ダイナミックレンジ：115 dB（-60 dBFS、ゲイン 20 dB、1 kHz、A特性）
- 全高調波歪率（THD）：0.001 %（-1 dBFS、ゲイン 20 dB、1 kHz、A特性）
- 入力換算ノイズ（EIN）：-128 dBu（ゲイン 50 dB、A特性、150 Ω）
- 周波数特性：+/- 0.1 dB（サンプリングレート 96 kHz時、20 Hz 〜 40 kHz）
- 位相ズレ（フェイズシフト）：10°未満（20 kHz時）
アナログ出力
- 出力インピーダンス：50 Ω
- 最大出力レベル（0 dBFS）：24 dBu
- ダイナミックレンジ：115 dB（-60 dBFS、1 kHz、A特性）
- 全高調波歪率（THD）：0.002 %（-1 dBFS、ゲイン 20 dB、1 kHz、A特性）
- 周波数特性：+/- 0.1 dB（サンプリングレート 96 kHz時、20 Hz 〜 40 kHz）
- 位相ズレ（フェイズシフト）：5°未満（20 kHz時）
ゲート
- スレッショルド：-100 dB 〜 0 dB
- アタック：0.5 ms 〜 500 ms
- リリース：10 ms 〜 2000 ms
- ホールド：0.5 ms 〜 500 ms
- デプス：-100 dB 〜 0 dB
- サイドチェーン・フィルター：20 Hz 〜 20 kHz
コンプレッサー
- スレッショルド：-80 dB 〜 0 dB
- レシオ：1:1 〜 20:1
- アタック：1 ms 〜 500 ms
- リリース：10 ms 〜 2000 ms
- メイクアップ・ゲイン：0 dB 〜 +24 dB
EQ（チャンネル）
- 4バンド・パラメトリックEQ（最大8バンドまで拡張可能）
- 4バンドをダイナミックEQに切り替え可能
EQ（各バンド）
- 周波数（Freq）：20 Hz 〜 20 kHz
- Q：0.1 〜 15
- ゲイン：-15 dB 〜 +15 dB
HPF / LPF
- ハイパスフィルター（HPF）：20 Hz 〜 9.8 kHz（スロープ選択可能）
- ローパスフィルター（LPF）：40 Hz 〜 20 kHz（スロープ選択可能）
ディエッサー
- スレッショルド：-96 dB 〜 0 dB
- レンジ：0 〜 -15 dB
- 周波数：20 Hz 〜 20 kHz
- ウェーブ幅：0.1 Q 〜 15 Q

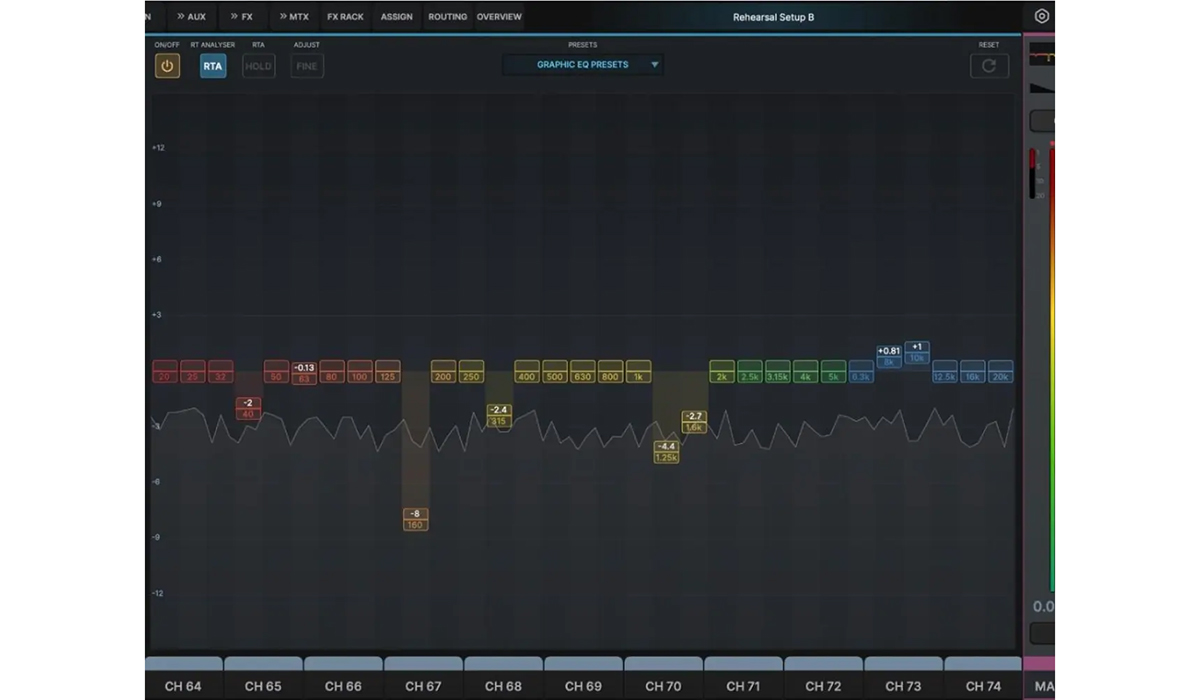

31バンドEQ
- 31バンド・グラフィックEQ（GEQ）：20 Hz 〜 20 kHz、±15 dB
マルチバンド・コンプレッサー
- サイドチェーン：対応
- ゲイン：0 dB 〜 24 dB
- スレッショルド：-80 dB 〜 0 dB
- レンジ：-100 dB 〜 0 dB
- レシオ：1:1 〜 20:1
- アタック：0.5 ms 〜 500 ms
- リリース：10 ms 〜 2000 ms
サチュレーション
- レンジ：0 〜 100
AES/EBU 入出力
- 規格：AES3 (2009)
- サンプリングレート：48 / 96 kHz
- インピーダンス：110 Ω
レイテンシー
- アナログ入力 〜 アナログ出力：0.3 ms
- dMix 〜 dMix（dNet経由、AES67）：0.25 ms
- dNet（AES67）〜 Dante：2 ms

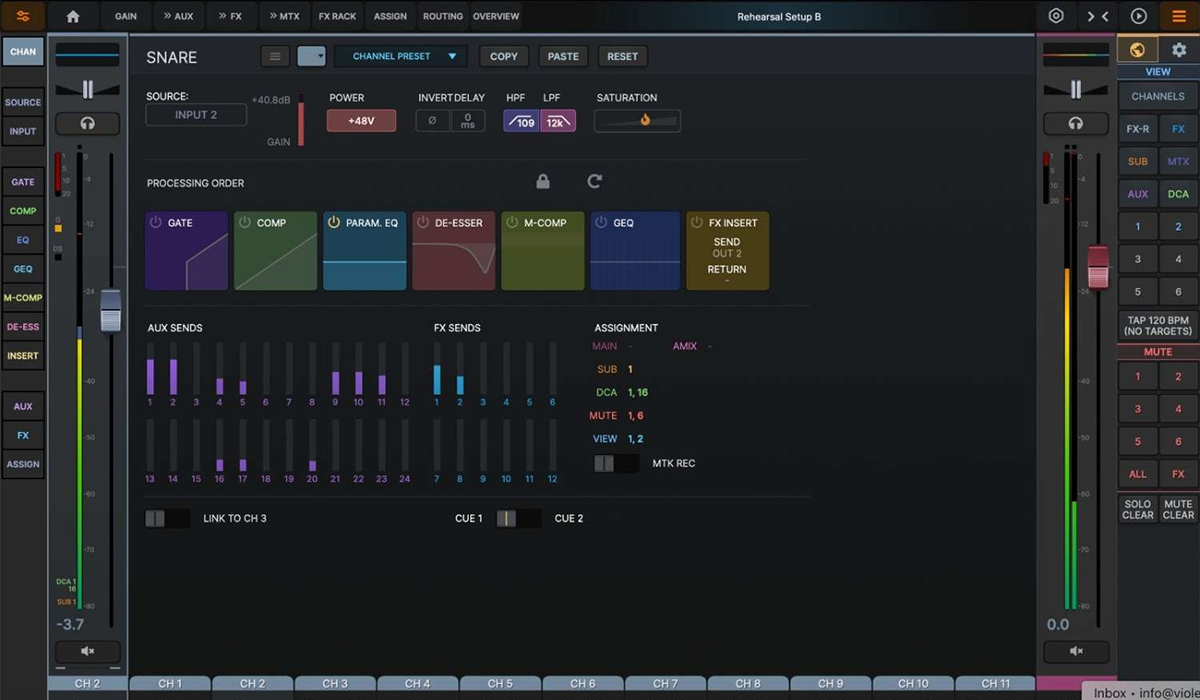

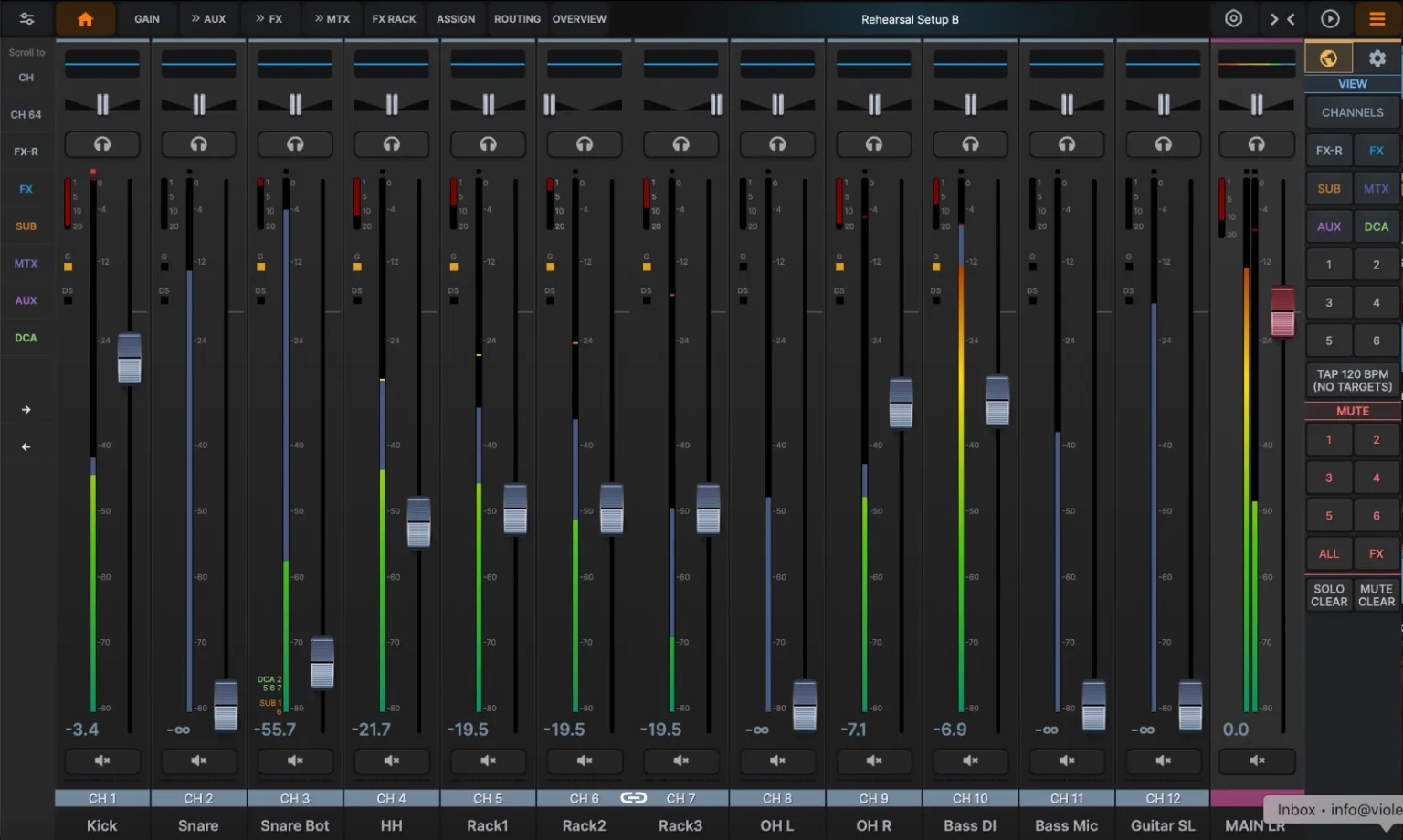

LIVE dMix 128 グラフィカル・ユーザーインターフェース（GUI）
▼ 写真をクリックすると、dMix 128のユーザーインターフェースをリアルタイムで体験できるライブデモンストレーションが開きます。
