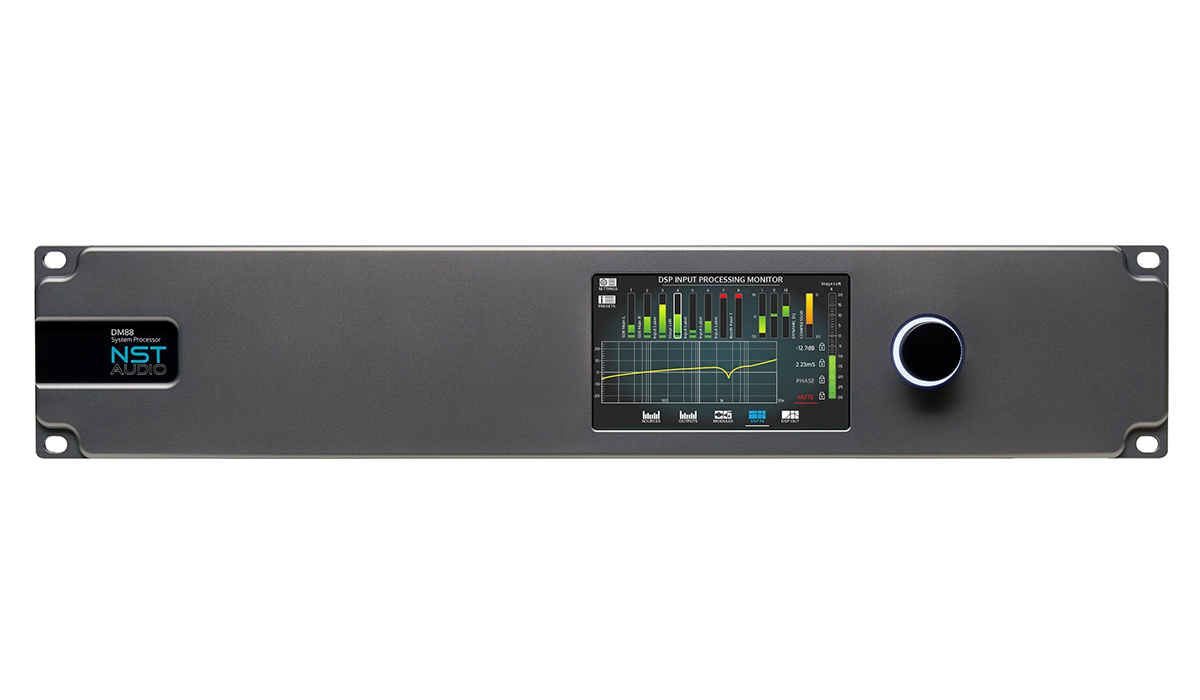

DM88 システムプロセッサ
概要・仕様
DM88は、卓越した柔軟性を備えたシステムマネージャー兼コンソールスイッチャーです。FOH業務に理想的なだけでなく、複雑なインストレーションシステムの中枢としても優れた性能を発揮します。あらゆる制御や処理を、シンプルかつ確実に実行することが可能です。
主な特徴
Audio I/O
- 8系統のアナログ入力、SRC付きの4×2 AES3デジタル入力、ワードクロック入力
- リダンダント対応のDanteネットワークオーディオポートを搭載
- Dante入力は16チャンネルに対応
- 出力は8系統のアナログ出力、4×2 AES3デジタル出力、そして16チャンネルのDante出力をサポート
入力処理機能
- 可変ハイパスフィルター、コンプレッサー、動作ライブラリを備えた多層パラメトリックEQ、3バンドのダイナミックEQ、ディレイ、ゲイン、位相反転、ミュートを搭載
出力処理機能
- 動作ライブラリ付き多層パラメトリックEQ
- 最大48dB/Octのクロスオーバーフィルター
- 最大1024タップ（96kHz時）対応のFIRフィルター
- バンドゲイン/出力ゲイン/位相反転/ミュート
- 最大1.3秒のディレイ（チャンネルごと）
- RMSリミッター（スタンダード/パッシブ2ウェイ）
- ルックアヘッドクリップリミッター
シグナルルーティング機能
- フェイルオーバーシステム：信号障害時に代替ソースを選択する、3段階の自動「バーチャル」入力
- ダイレクトソース変換：任意の入力ソースをDSPをバイパスして任意の出力に直接ルーティング可能
- ミックスマトリクス：すべての入力および出力処理
- チャンネルに4ソースの選択とミックスマトリクスを搭載
通信機能と一般仕様
- 5インチ カラータッチスクリーンにより、モニタリング、メインレベル、ディレイ/位相/ミュートの制御、およびプリセットの呼び出しが可能
- 外部制御用に設定可能なGPIポート×4搭載
- 最大64個のプリセットを保存・オフラインリコール可能
- 4ポートスイッチ内蔵のギガビットEthernet経由でリモート制御に対応
- VR1、VR2のPoE対応リモートコントロールパネルおよびiPhone用制御アプリ「V-Remote」との互換性あり
主な仕様
電子バランス接続対応アナログ入力 ×8
- CMRR：＞60dB（1kHz時）
- SNR：119dB（A特性加重）
- 最大レベル：＞20dBu
- 入力インピーダンス：10kΩ バランス
電子バランス接続対応アナログ出力 ×8
- SNR：122dB（A特性加重）
- 最大レベル：＞20dBu
- ソースインピーダンス：＜60Ω
AES3 入力 ‒ 4×2系統、トランスバランス
- AES入力サンプルレート：8kHz～192kHz
- AES入力S/N比：139dB
- 入力インピーダンス：110Ω
- BNCワードクロック入力（有効時に自動選択）
AES3 出力 ‒ 4×2系統、トランスバランス
- サンプルレート：96kHz
- ソースインピーダンス：110Ω
ネットワークオーディオ
- 16入力/16出力（96kHz対応）
- DanteおよびAES67準拠
通信・インターフェース・GPIO
- 4ポートイーサネットスイッチ内蔵
- 5インチカラータッチスクリーン＋プッシュ機能付きロータリーエンコーダー
- メモリーリコールや火災報知制御用 GPIポート×4
性能・機械仕様
- 周波数特性：12Hz～32kHz（＋0.2dB）
- ダイナミックレンジ：＞119dB（A特性加重/アナログ入出力）
- 全高調波歪＋ノイズ（THD+N、＋19dB、1kHz時）：0.00029％
- レイテンシー：0.615ms（アナログ入出力、96kHz時）
- 電源：90～250VAC、50～60Hz、20W
- 寸法：170（W）×482（D）×88（H）mm
- 重量：3.2kg

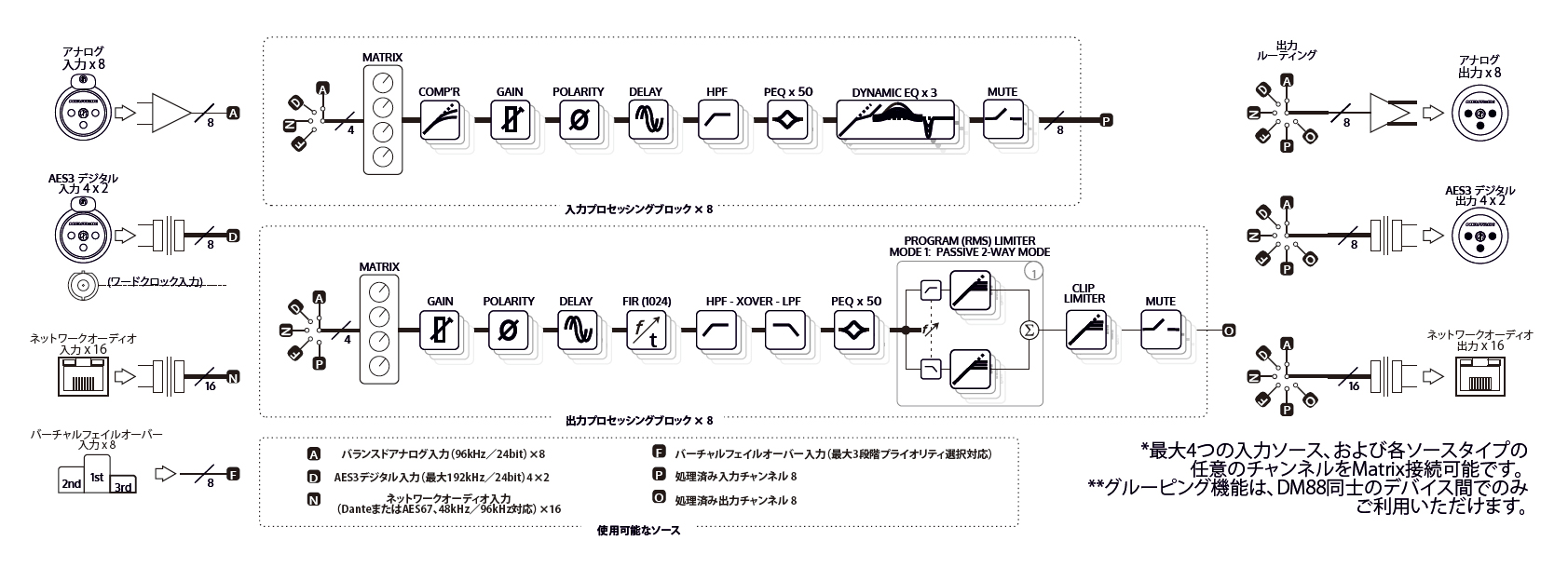

DM88の信号処理図
