U-BRIDGE 3 WP ウォールプレート型USB3.0エクステンダー
概要・仕様

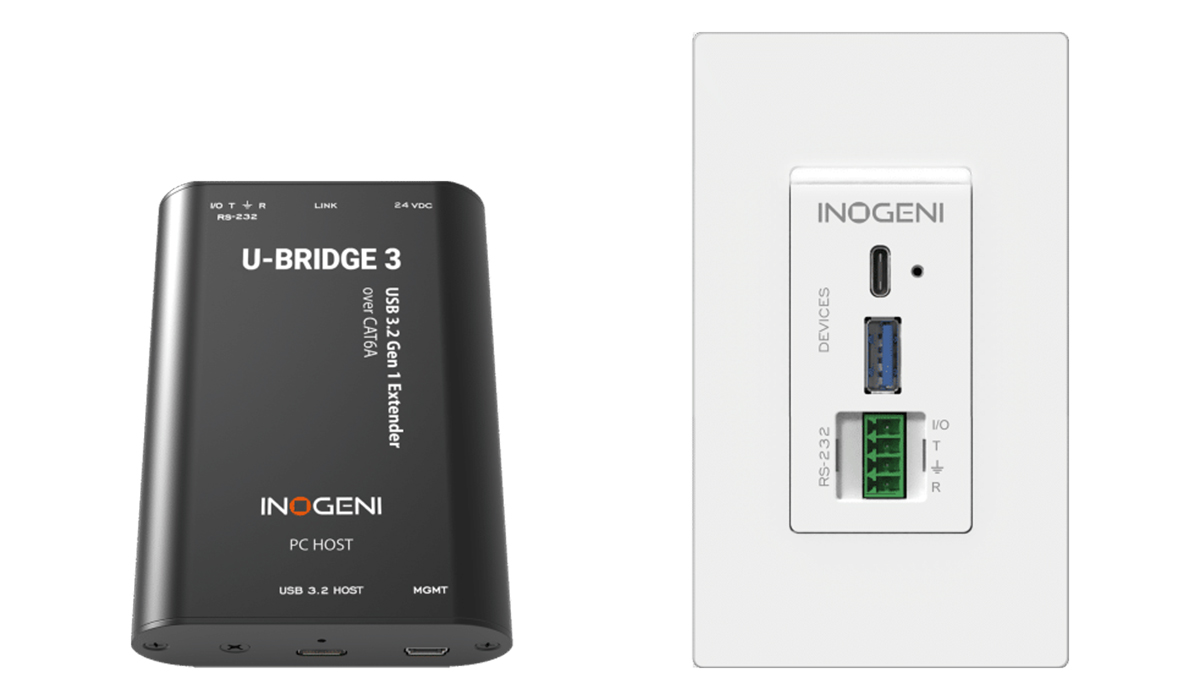

U-BRIDGE 3 WPは、プロフェッショナルAVカメラの長距離設置に最適な、ウォールプレート型USB3.0エクステンダーです。
1本のCAT6Aケーブルで、最大100メートルまでのSuperSpeed USB 3.2 Gen 1（5Gbps）接続を実現。4K対応USBカメラ、ビデオバー、DSP、その他のUSB周辺機器を、ドライバー不要のプラグアンドプレイで安定して延長できます。
USB-AおよびUSB-Cのデバイスポートに加え、ロック可能なUSB-Cホストコネクタや、VISCA制御用RS-232パススルー機能を搭載。最大2台のUSBデバイスに対し、あらゆるビデオ会議環境で信頼性の高い接続を提供します。TAA準拠で、両端からの電源供給にも対応しています。
エレガントな外観

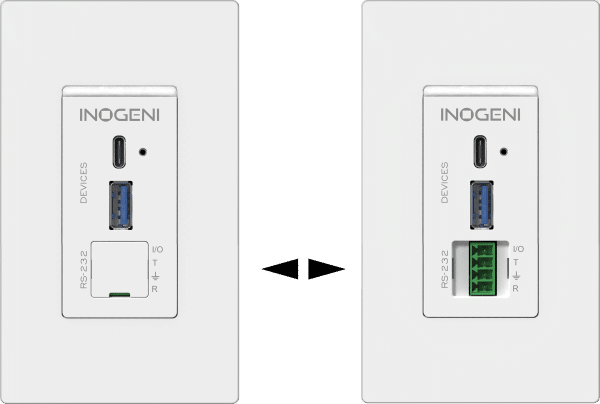

U-BRIDGE 3 WPは、RS-232ポートにエレガントな着脱式キャップを備えており、必要なときに簡単にアクセスできると同時に、すっきりとしたプロフェッショナルな外観を保ちます。
互換性

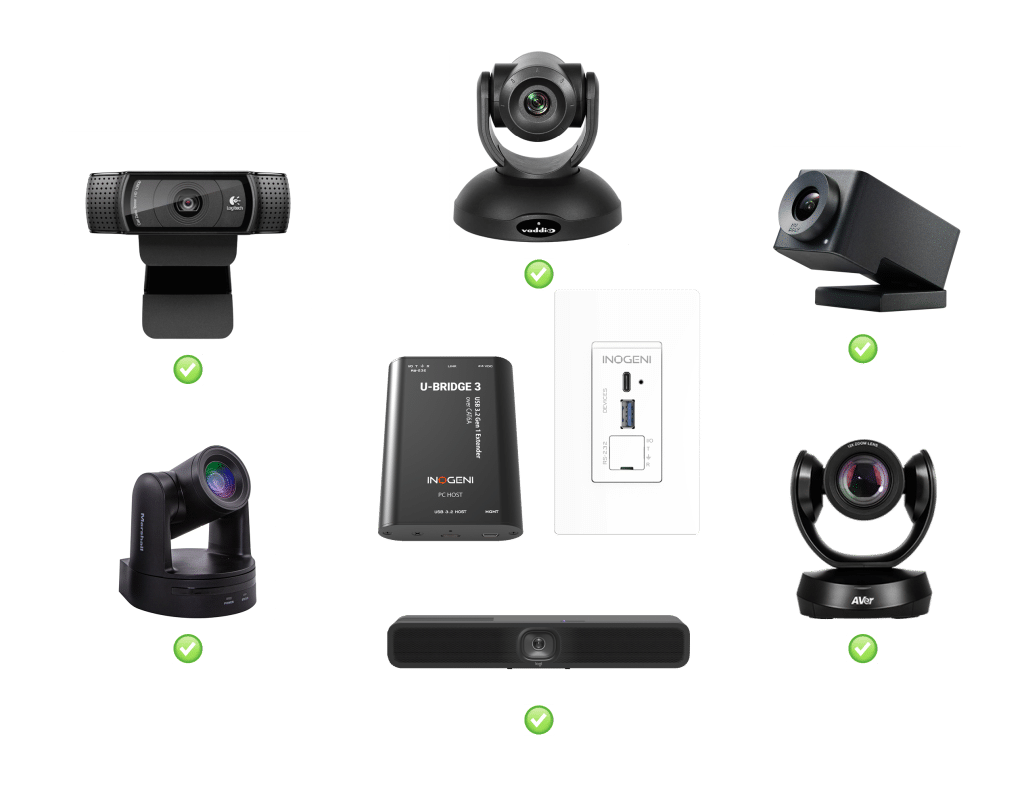

U-BRIDGE 3 WPは、Logitech、AVer、Jabra、PTZOptics、Huddly、Lumensなどの主要なUSBカメラおよびAV機器ブランドと完全な互換性を備えています。PTZカメラ、ビデオバー、DSP、HIDデバイス、さらにはキーボードやマウスなど、最大2台のUSBデバイスを、非圧縮の4Kビデオおよび高音質オーディオを維持したままサポートします。
USB 3.1 Gen 1／3.0／2.0との下位互換性を持ち、あらゆるUSBデバイスに柔軟に対応。Windows、macOS、Linuxなど、主要なオペレーティングシステムにも幅広く対応しています。

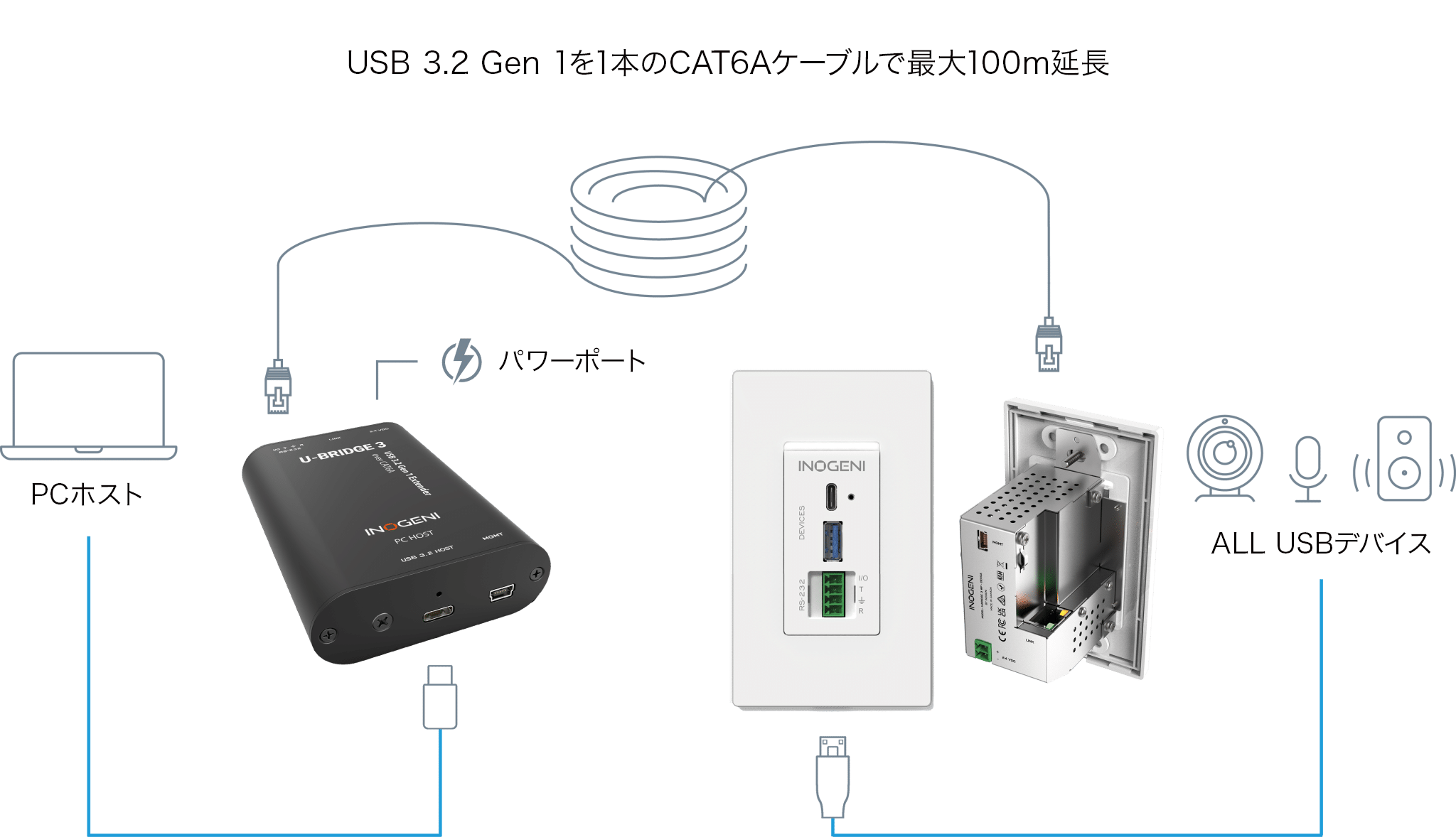

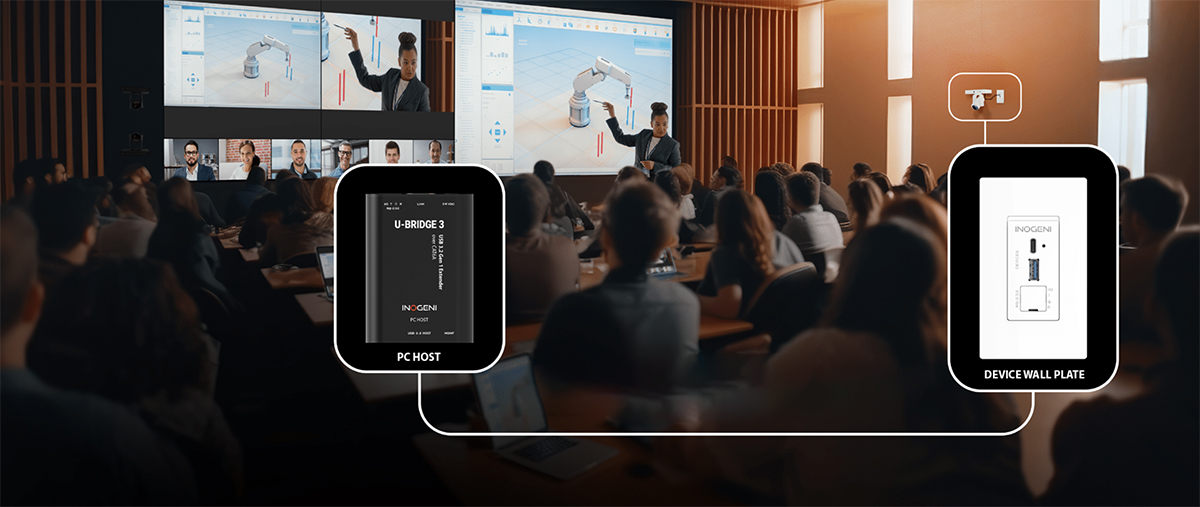

システム接続例

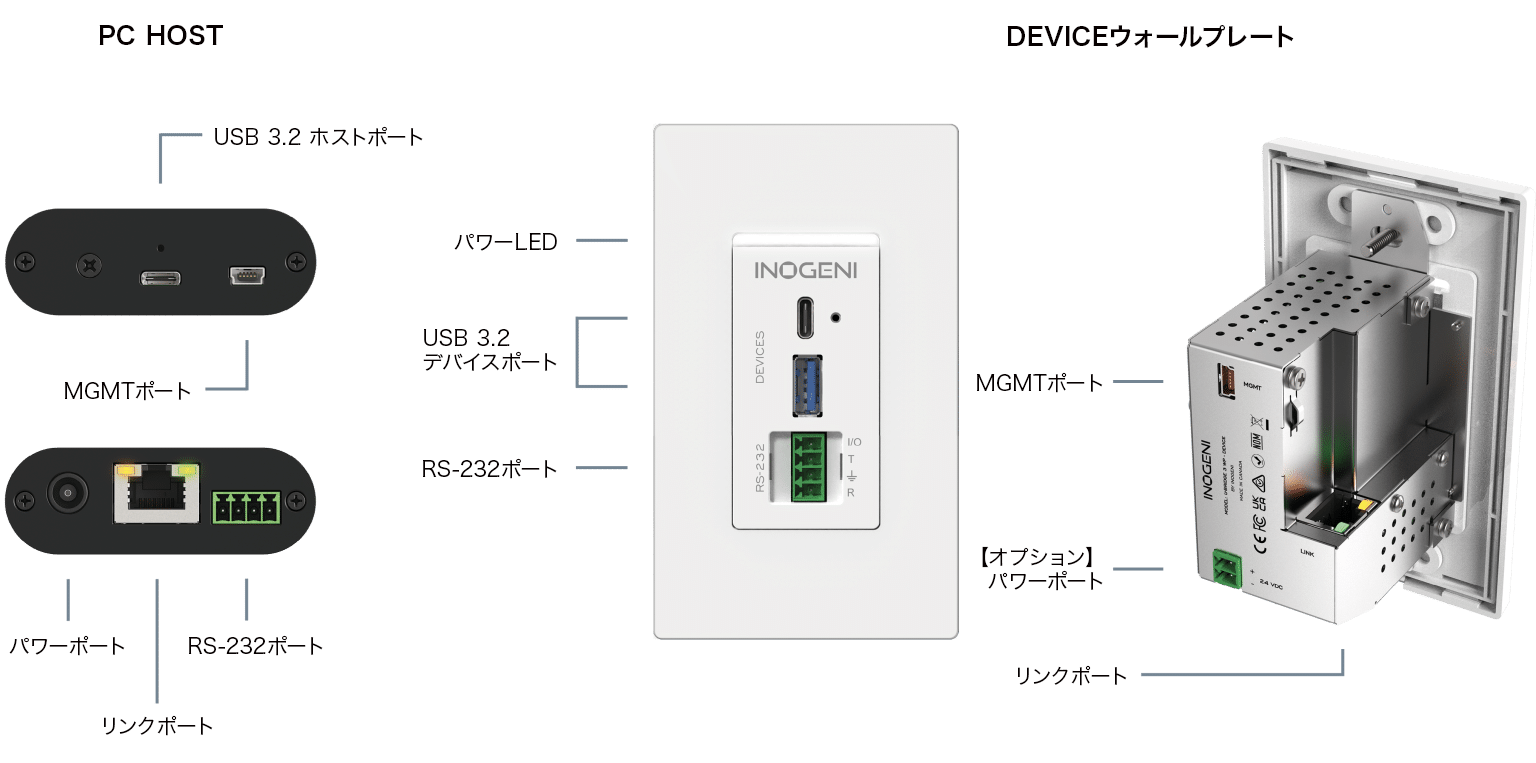

インターフェイス
仕様
【リンク】
| テクノロジー | HDBaseT-USB3 |
|---|---|
| 範囲 | CAT6A U/FTP経由で最大100mの直接接続 |
| ミドル | CAT6A U/FTP
注）端子の取り付けに圧着工具の使用は推奨しません。代わりに、信号品質の維持を確実にするために、工具不要の端子を使用することを強くお勧めします。 |
【USB】
| 速度 | USB 3.2 Gen1 / USB 3.1 Gen1 / USB 3.0: 最大 5 Gbps
USB 2.0: 最大 480 Mbps 注）USB-C DisplayPort 代替モードはサポートされていません。 |
|---|---|
| トランスファー・サポート | バルク、アイソクロナス、割り込み、制御タイプ
アイソクロナスおよびバルク転送用のハードウェアアクセラレーションを内蔵 |
【USB】
| 速度 | USB 3.2 Gen1 / USB 3.1 Gen1
USB 3.0：最大5 Gbps USB 2.0：最大480 Mbps |
|---|---|
| トランスファー・サポート | バルク、アイソクロナス、割り込み、コントロールタイプ
アイソクロナスおよびバルク転送用の内蔵ハードウェア・アクセラレーション |
【PCホストエクステンダー】
| USBコネクタ | 1×取り付けネジ穴付きUSB Type-Cレセプタクル |
|---|---|
| リンクコネクタ | 1×RJ-45 |
| 寸法 | 70（W）×97（D）×23（H）mm |
| 重量 | ブラケット付属 |
| 取付 | 170g |
| 筐体材質 | ブラックアルマイト加工のアルミケース |
| RS-232コネクタ | パススルーシリアル接続
デフォルトでは、I/Oピンは入力+1.8Vロジック（最大）です。 |
【DEVICEウォールプレートエクステンダー】
| USBコネクタ | 1×USB-A レセプタクル、1×取り付けネジ穴付き USB-C レセプタクル |
|---|---|
| リンクコネクタ | 1×RJ-45 |
| 利用可能な電流 | ポート間で最大1.8Aを共有 |
| 寸法 | 69.5（W）×116.9（D）×65.9（H）mm |
| 重量 | 190g |
| 取付 | 1ギャングウォールプレート |
| 筐体材質 | 金属製の筐体 |
| RS-232コネクタ | パススルーシリアル接続
デフォルトでは、I/Oピンは出力GNDまたはOPENです |
【互換性】
| 消費されたUSB層 | 最大2層
USB 2.0では、接続されたUSBデバイスは同じUSB層に報告されます。USB3.0では、デバイスによってUSBパスに2層が導入されます。 |
|---|
【物理仕様】
| 電源 | 100～240V AC入力、24V 1.5A DC出力
PCホストまたはデバイスモジュールに適用 |
|---|---|
| 動作温度 | 0°C～50°C |
| 保存温度 | -20°C～70°C |
| 作動湿度 | 20%～80% 相対湿度、非結露 |
| 保存湿度 | 10%～90% 相対湿度、非結露 |
同梱品
- 1 × PCホストエクステンダーモジュール
- 1 × DEVICE ウォールプレート延長モジュール
- 1 × USB 3.0 Type-C – Type-Cケーブル
- 1 × USB 3.0 Type-C – Type-A ケーブル
- 1 × USB-mini – USB-Aケーブル
- 1 × インストールガイド
- 2 × 電源用取り付けブラケット
- 1 × PCHOSTモジュール用取り付けクリップ
- 2 × 4極端子台
- 1 × 2極端子台
- 8 × 黒木ネジ
- 1 × 1ギャング乾式壁クリップ
- 1 × デコラプレート（1ギャング標準フォーマット）
- 1 × 電源（100-240V AC 入力、24V 1.5A DC 出力）
