概要・仕様

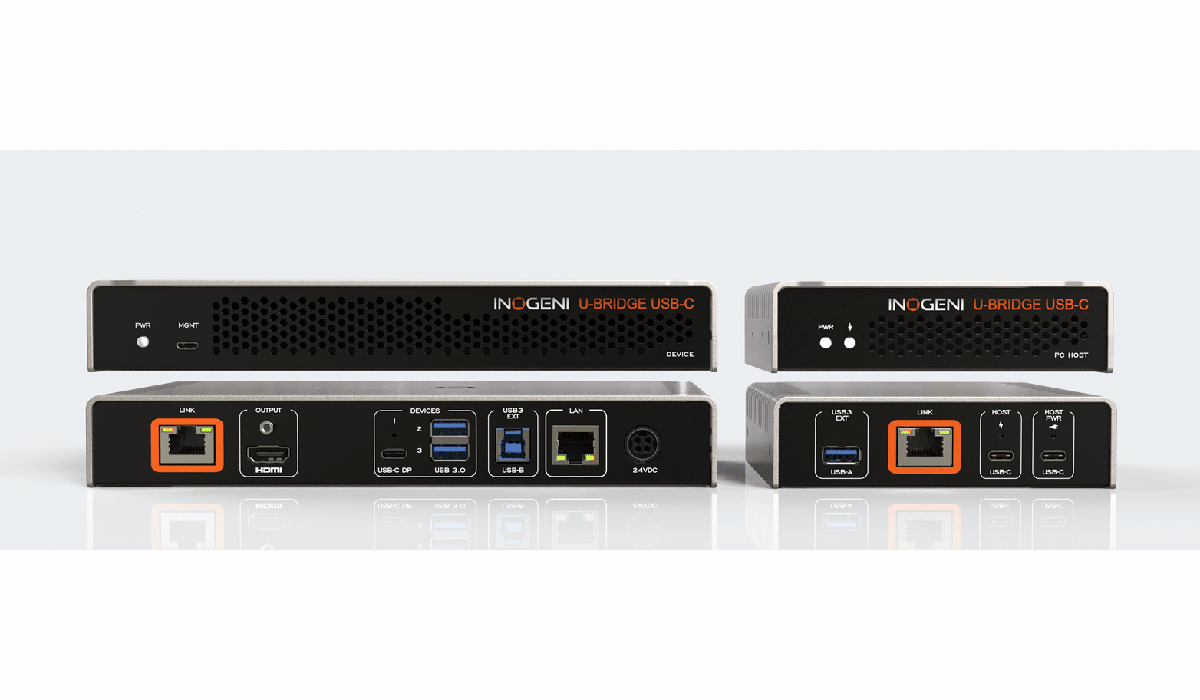

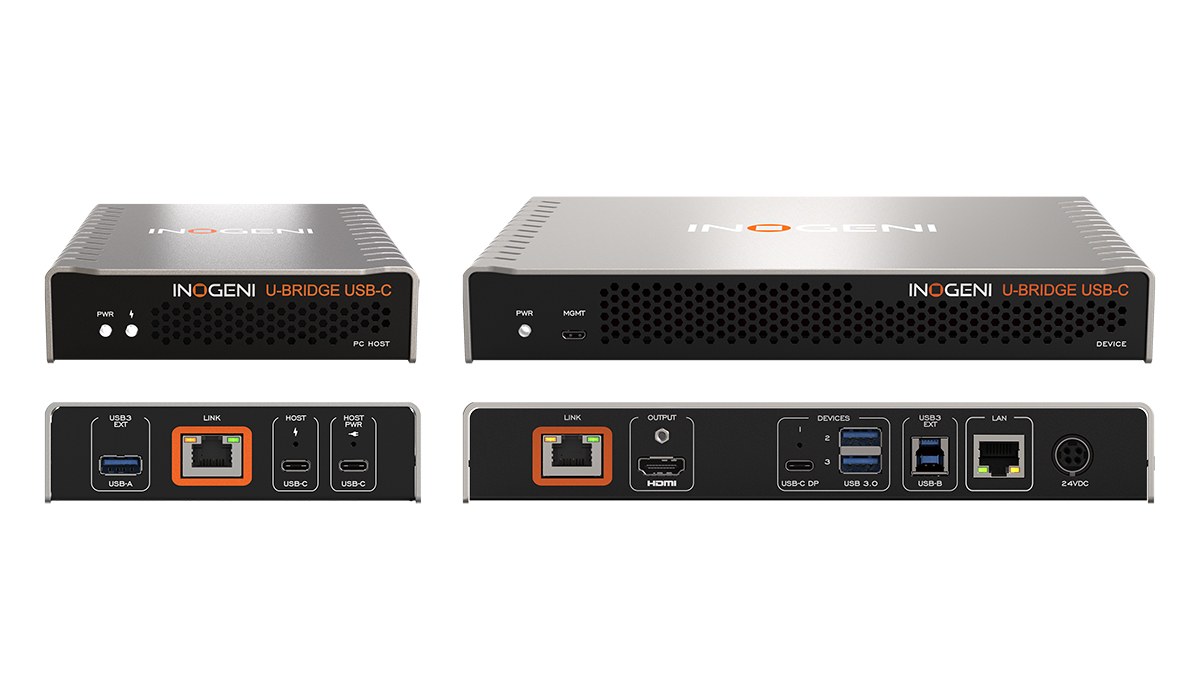

U-BRIDGE USB-Cは、USB 3.0、電源、ディスプレイポート・オルタネート・モードを含むフルUSB-C機能を、HDBaseT®技術を採用した単一のCAT6Aケーブル経由で最大70メートルまで拡張する専用設計の延長器です。

さらに、ノートパソコンの接続、制御、管理のためのイーサネットLAN接続も可能です。現代の会議スペースにおけるUSB-C搭載ノートPCとビデオ会議機器、ルームディスプレイ、ネットワークの拡張に最適です。このエクステンダーは、BYOM対応のオールインワンビデオバーとの接続が可能です。

ノートパソコンとUSB-Cケーブル1本の接続でUSBキャプチャ(UAC/UVC)以外に非圧縮の映像を長距離伝送し室内のディスプレイに出力することもできます。またUSB-CはUSB-PD(100W)にも対応し、真のシングルケーブルソリューションを提供します。

主な特徴

• USB-C拡張ケーブル（CAT6A U/FTPケーブル）最大70m
• HDBaseT®技術を採用した非圧縮ビデオ信号伝送
• USB 2.0およびDisplayPort代替モードに対応
• PoEでデバイスモジュールからPCホストモジュールに電源供給
• オプションのUSB-C電源アダプターで100WのノートPC充電が可能
• USB 3.0デバイスポート×2
• USB 2.0データ転送速度：USBデバイスを延長する場合、最大480 Mbps
• 注意）USB 3.2 Gen 1接続が必要な場合、ユーザーは両ユニットをUSB3-EXTポートで接続し、INOGENI U-BRIDGE 3を使用してSuperSpeed USB 3.2 Gen 1信号を延長できます
• 4K60 HDMI出力
• HDCP 2.3、HDMI 2.0b、およびDVI 1.0に対応
• 4:4:4および4:2:2クロマサブサンプリング対応の高度なビデオ処理

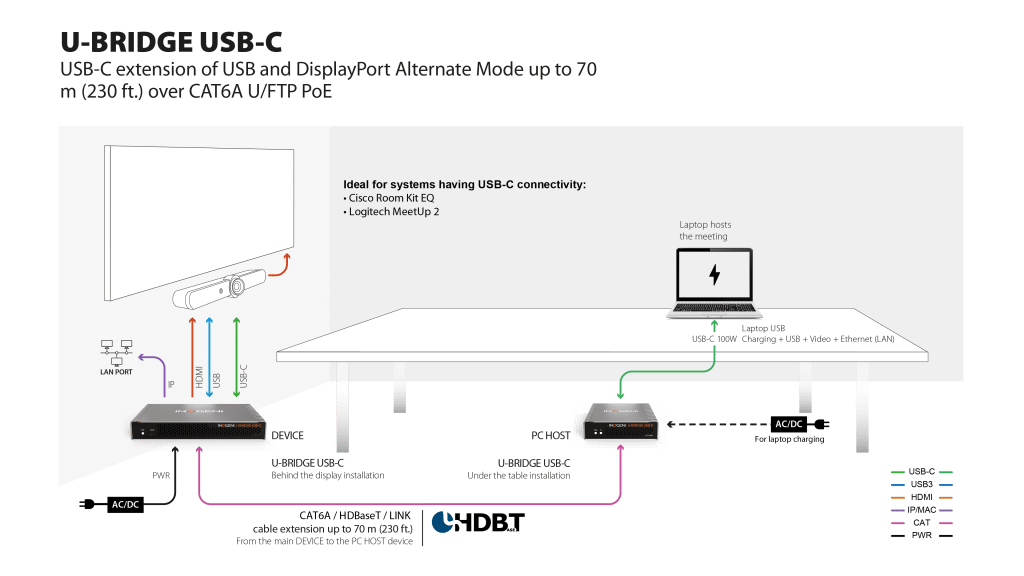

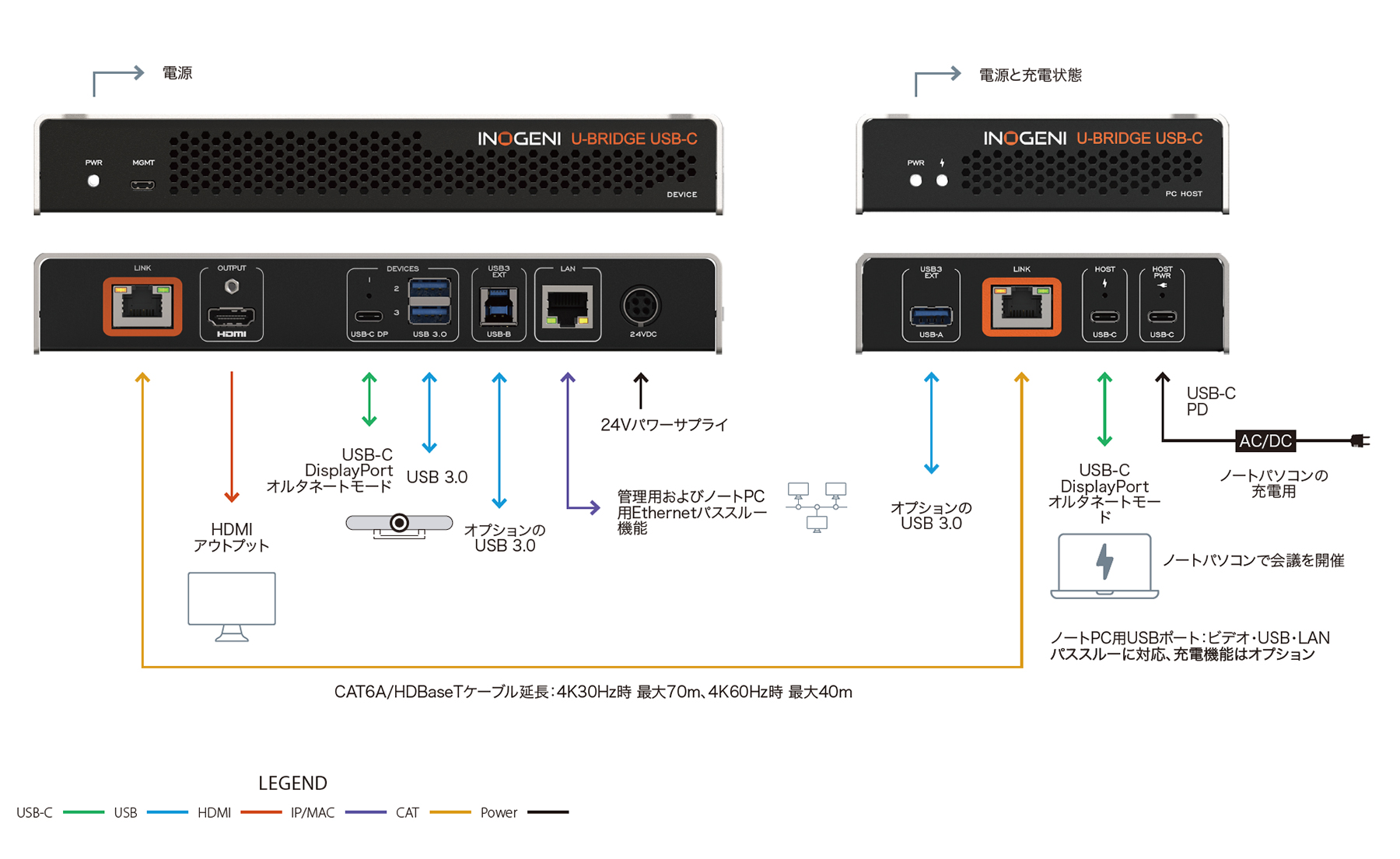

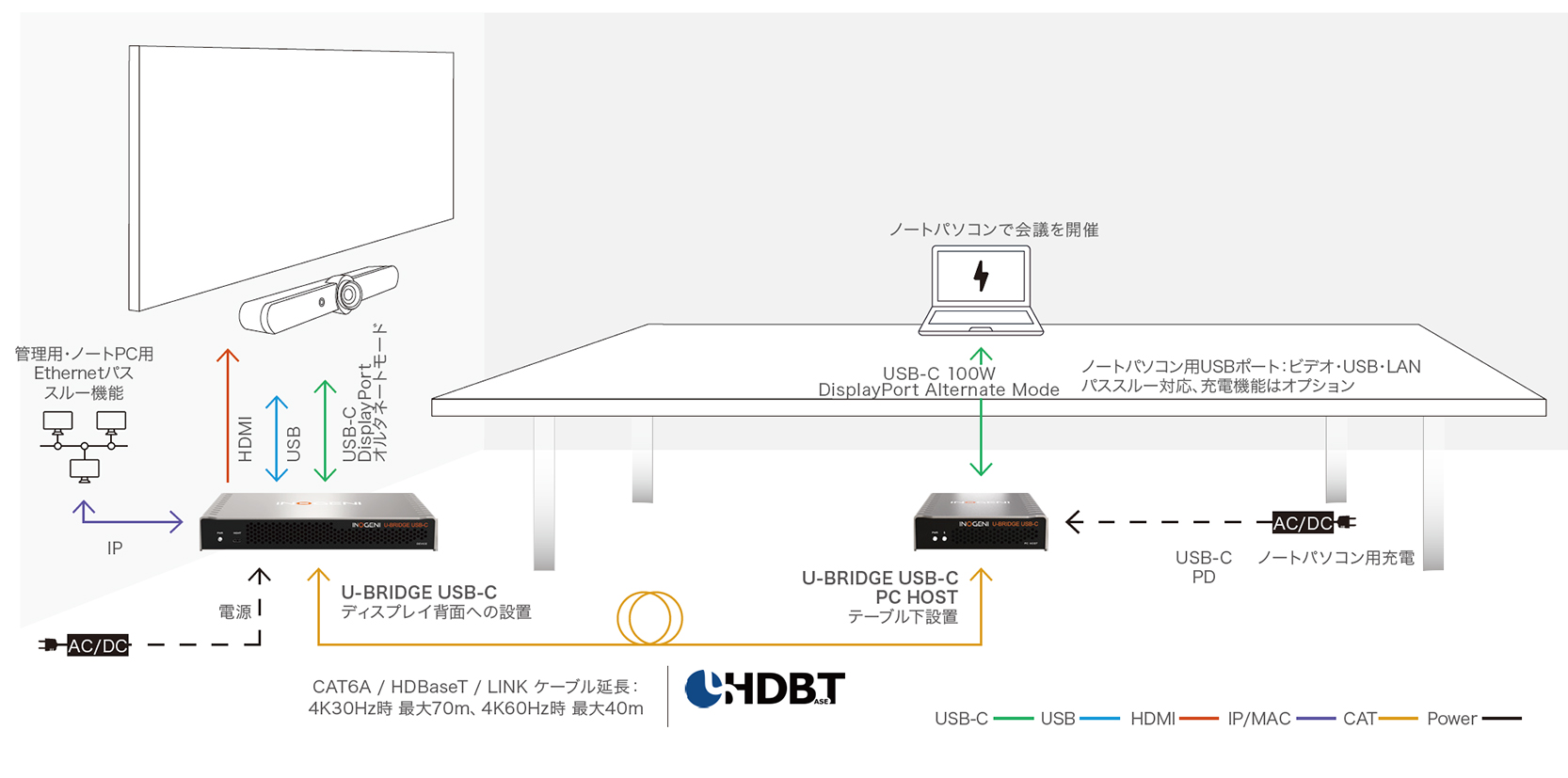

システム接続例

仕様

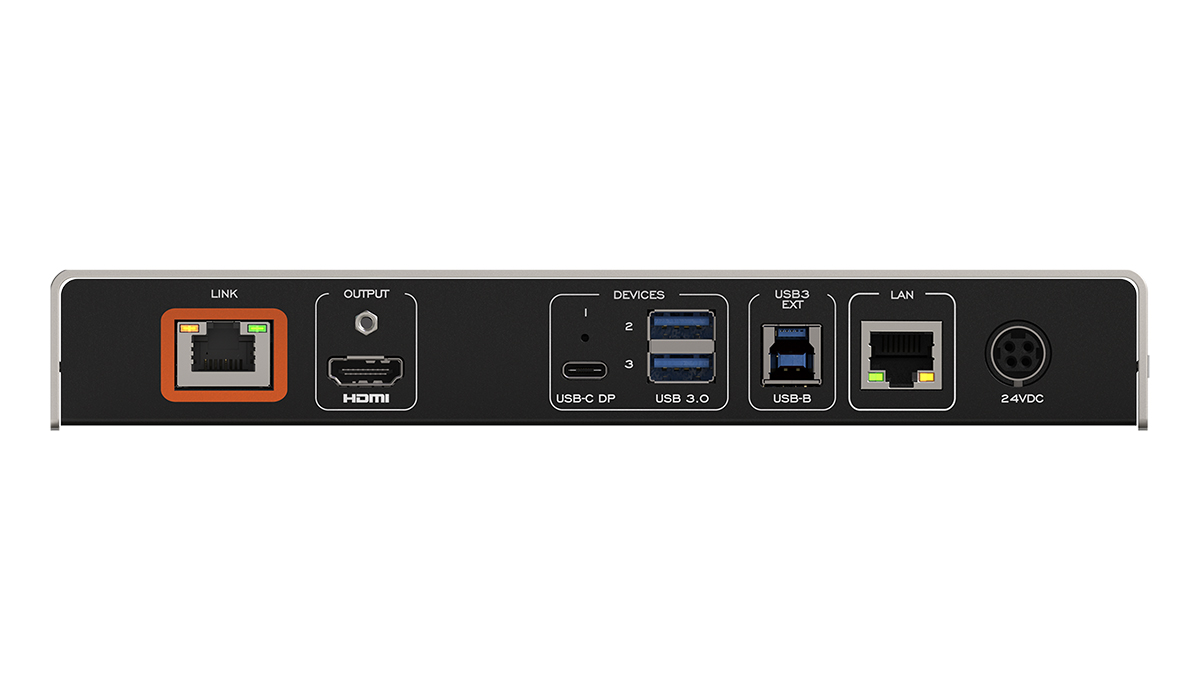

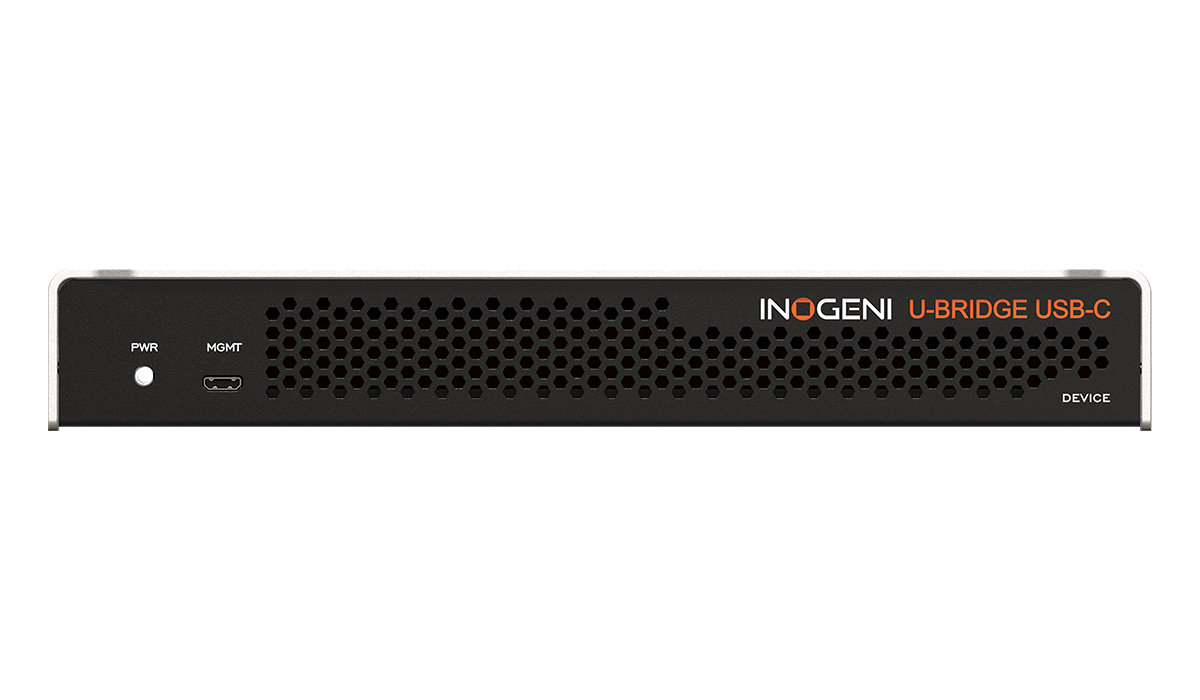

• DEVICE モジュール側
• 1×USB-C ポート（DisplayPort、Alt Mode、USB 2.0 拡張対応）
• 2×USB-A 3.0 ポート（カメラ、ビデオバー、またはスピーカーフォン用）
• 1×USB3-B ポート（USB 3.0 拡張用、必要に応じて）
• 1×4K60 HDMI 出力
• 2×RJ-45 ポート（LAN 用および CAT6A HDBaseT リンク用、PC HOST モジュール接続用）
• 電源：12VおよびPoEをCAT6Aリンク経由でPCホストモジュールに供給

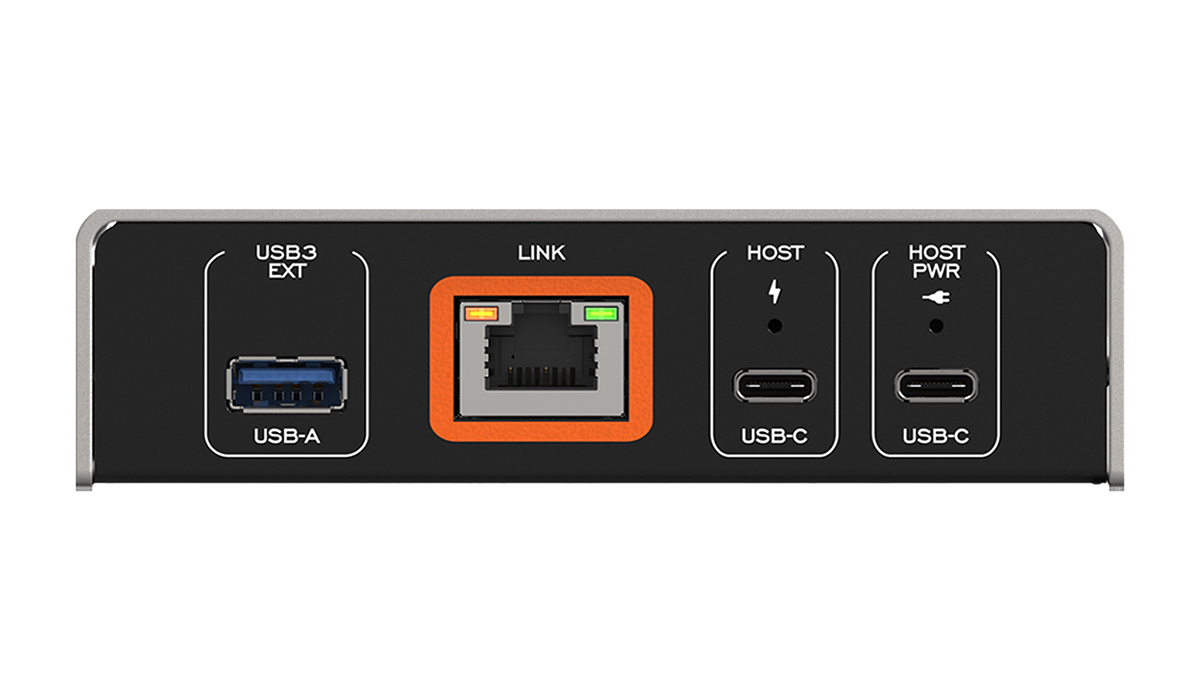

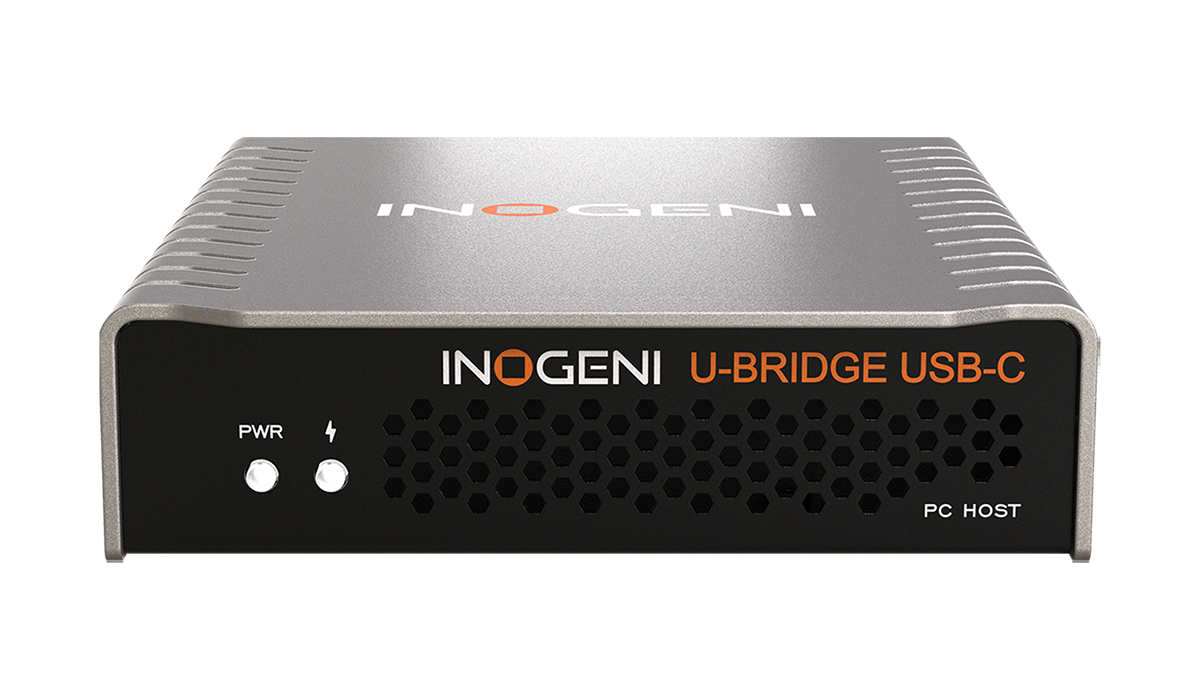

• PC HOST モジュール側
• 1×USB-Cポート（DisplayPort、Alt Mode、USB 2.0拡張対応）
• 1×USB-Cポート（ノートPC充電用、最大100W）
• 1×USB3-Aポート（USB 3.0拡張用）
• 1×RJ-45（HDBaseTリンク用）デバイスモジュール接続
• USB-CとHDMIコネクタ（ロックネジ付き）で安全な接続
• コンパクトなプロフェッショナルグレードのアルミニウム筐体（マウントブラケット付属）
• Windows、macOS、Linuxとのプラグアンドプレイ対応（ドライバー不要）
