TOGGLE DOCK 2×1 USB/HDMIデバイス用2ホストスイッチャー
概要・仕様
TOGGLE DOCK 2×1は、会議室やハドルルーム向けの革新的なBYOM（Bring Your Own Meeting）ソリューションとなる、USB/HDMIデバイス用2ホストスイッチャーです。
2台のノートPC間でUSBデバイスやディスプレイを簡単に切り替え、ビデオ会議をスムーズに管理します。プラグアンドプレイで直感的な操作が可能なほか、RS-232、LAN、API、GPIによる高度な統合もサポートします。
主な特徴
- 簡単な切り替え：2台のホスト（ノートPC）間で、3つのUSB周辺機器（カメラ、マイクなど）と1つのディスプレイを瞬時に切り替え可能
- BYOM対応：ユーザーが自身のデバイスを持ち込んで高品質な会議を実現。4K解像度のディスプレイに対応し、柔軟なコラボレーションをサポート
- スタンドアロン動作：コントロールシステム不要で簡単に設置・使用可能
- 高度な統合：RS-232、LAN、API、GPIを介した自動化に対応し、会議室の効率的な管理を実現
- コンパクト設計：小型で設置が簡単、会議室のスペースを最適化

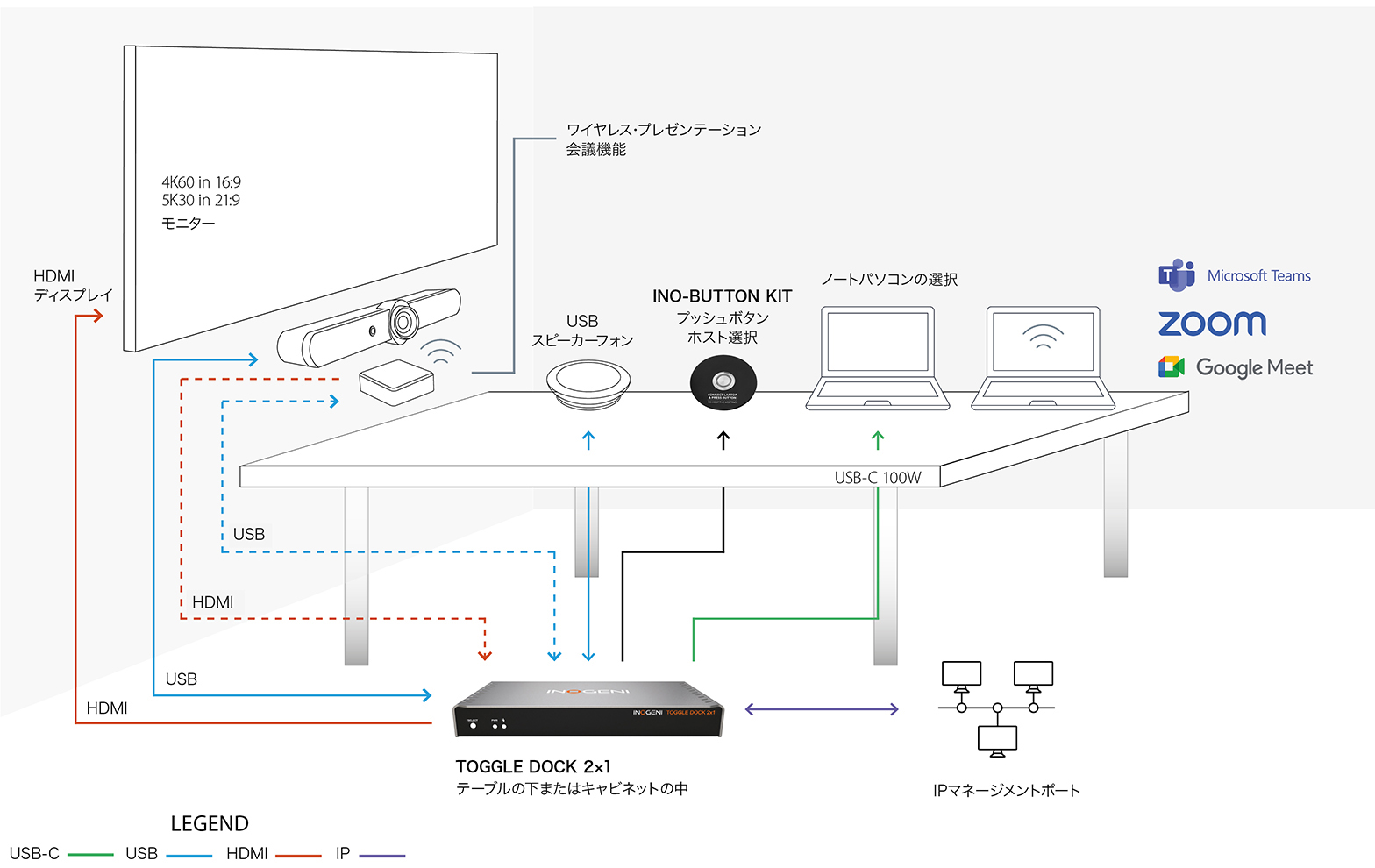

システム接続例

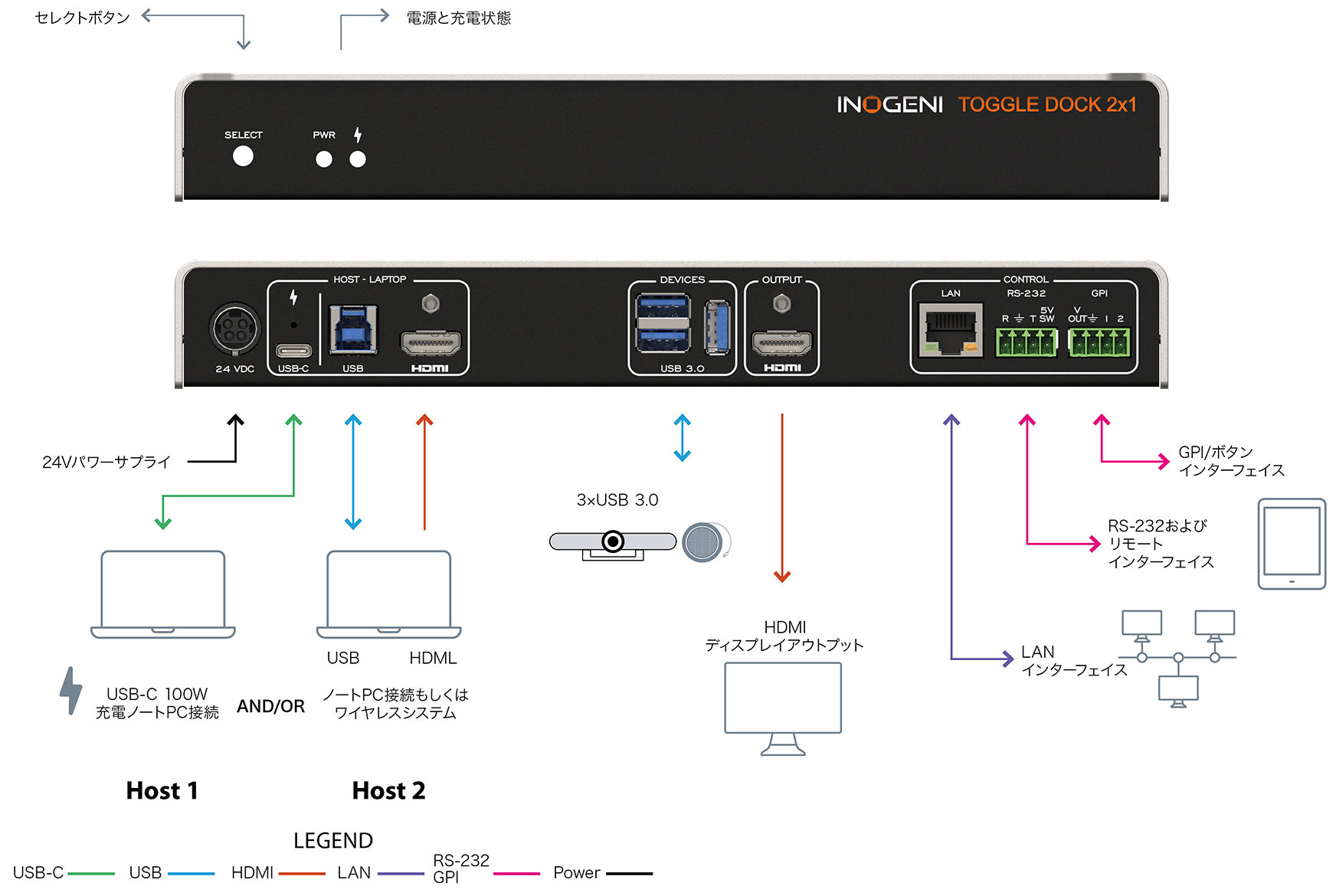

機器接続例
仕様
【ホスト – ラップトップ】
| 1×USB-Cコネクタ | USB-C DisplayPort代替モードをサポート
DisplayPort 最大 3840x2160p60 / 4096x2160p60 USB 3.0（USB 3.1 Gen 1 / 5Gbps） USB 2.0（480 Mbps） 最大100Wまで充電可能 USB-Cケーブルロックオプション |
|---|---|
| 1×USBコネクタ | USB 3.0 Type-B |
| 1×HDMIコネクタ | 最大3840x2160p60 / 4096x2160p60
ケーブルロックオプション |
【HDMIディスプレイ出力】
| 解決 | 最大3840x2160p60 / 4096x2160p60
21:9の5Kp30ワイドスクリーンに対応 |
|---|---|
| コネクタ | ケーブルロックオプション付きHDMI |
【USBデバイス】
| コネクタ | USB 3.0 Type-A ポート×3 |
|---|---|
| 電源 | ダウンストリームポート間で1.8Aを共有 |
【VIDEO – HDMI】
| HDCP準拠 | HDCP2.3、HDCP2.2、HDCP1.4に準拠 |
|---|---|
| HDMI準拠 | HDMI2.0b、HDMI1.4、DVI1.0に準拠 |
| サンプリング周波数 | 600MHz |
| クロマサブサンプリング | YUV/RGB, 4:4:4, 4:2:2 |
| CEC | 接続されたHDMIディスプレイ・シンクにCECコマンドを送信可能 |
【AUDIO – HDMI】
| オーディオ | 入力から出力へのオーディオ・パススルー |
|---|---|
| フォーマット | LPCM、ドルビーデジタル、DTS（最大192kHz） |
【コントロール】
| コントロールオプション | フロントボタン – ラップトップの選択用
RS-232 GPI LAN USB INO-BUTTON KIT 経由 |
|---|---|
| IPインターフェイス | 10/100Mbps
DHCPまたは静的アドレス指定をサポート RESTAPIおよびTelnet接続を通じて利用可能なIP制御 |
| RS-232インターフェイス | 4極端子台コネクタ
ボーレート：9600 [デフォルト]、19200、38400、115200 データビット：8 ストップビット：1 パリティ：なし フロー制御：なし |
| GPIインターフェイス | 4極端子台コネクタ
2×接点閉鎖制御 GPI： オープンドレインIO（グランドにショート）または駆動IOによって制御 サポートされている電圧範囲：最大0～12V 電圧しきい値は2.3V VOUT： INO-ButtonアクセサリのボタンのLEDを点灯できます ロジックローレベル：0 @ 0.5V ロジックハイレベル：4.5 @ 5V |
【互換性】
| オペレーティング·システム | ドライバーのインストールは不要
Windows10以上 macOS 10.10以上 Linux（カーネルv2.6.38）以上 |
|---|---|
| 消費されたUSB層 | 1層（デバイスはUSBハブを内蔵しているため、USBチェーンに1層を追加します。） |
【物理仕様】
| 寸法 | 251（W）×115.7（D）×32.6（H）mm |
|---|---|
| 電源 | 160W（85～264VAC 50/60Hz、24V/6.67A DC） |
| 重量 | 790g |
| 動作温度 | 0°C～45°C |
| 保存温度 | -40°C～105°C |
| 相対湿度 | 0%～90% 非結露 |
| 取付オプション | テーブルの下または壁に取付可能 |
【認証】
| 認証デバイス | FCC、CE、UKCA、RoHS、IEC62368、RCM、SoV、NOM |
|---|---|
| 認証電源 | FCC、CE、UKCA、CB、CB IEC62368、UL、TUV、テストレポート |
| TAA準拠 | 対応 |
同梱品
- 1 × TOGGLE DOCK 2×1
- 1 × 1.8m USB-C – USB-C ケーブル
- 1 × USB 3.0 ケーブル（USB-A – USB-B/1m）
- 2 × 4極端子台
- 2 × 取り付けブラケット
- 4 × 製品ブラケット用M2.5取り付けネジ
- 4 × TOGGLE DOCK 2×1 テーブル/壁掛けマウント用ネジ
- 1 × PSUマウントブラケット
- 4 × PSUテーブル/壁マウント用ネジ
- 4 × ゴム足
- 1 × 電源アダプター（85-264VAC 50/60Hz～24V/6.67A DC）
- 国際アダプターを同梱（USA/CA、EU/UK/AU/BCAまたはEU/UK/AU/BIS）
